Cuadro de prueba de evaluación del rendimiento del módulo activo 400G PAM4 en el paquete QSFPDD

Cuadro de prueba de evaluación del rendimiento del módulo activo 400G PAM4 en el paquete QSFPDD

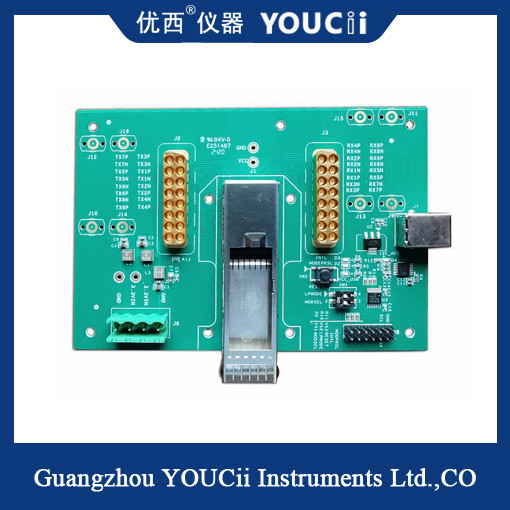

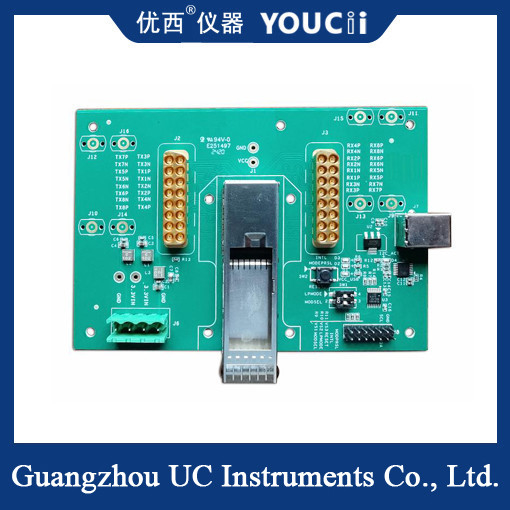

La placa de prueba U9608 es un dispositivo de prueba con una variedad de funciones avanzadas.

1Interfaz de paquete: adopta la interfaz de paquete QSFPDD, especialmente adecuada para el módulo óptico QSFPDD 400G PAM4.
2Soporte de velocidad de baud: La tarjeta de prueba U9608 admite velocidades de baud PAM4 que van desde 25GBd hasta 28GBd.
3Tipo de interfaz eléctrica: para la interfaz eléctrica de TX y RX, utiliza un conector multicoaxial de 40 GHz 2x8 y utiliza niveles de CML para entrada y salida.
4.Monitorización de corriente y voltaje: la placa de ensayo admite la monitorización de corriente en tiempo real y la protección contra sobrecorrientes.y el rango de voltaje se puede ajustar desde 2.8V a 4.0V. Esto significa que puede cumplir con las pruebas de presión de tensión mínima de 3.0V y máxima de 3.6V de tracción del módulo. Al mismo tiempo, también tiene una función de monitoreo de tensión en tiempo real,la salida predeterminada es 3.3V, y la tensión de salida se ajusta en tiempo real de acuerdo con la corriente del módulo de corriente, para garantizar que, bajo diferentes cargas, el rango de cambio estable de la tensión de alimentación esté dentro de los 10 mV.
5Adaptabilidad a la temperatura: la placa de ensayo U9608 soporta aplicaciones a temperaturas industriales, lo que demuestra su excelente adaptabilidad al medio ambiente.
6.MCU y comunicación: La velocidad de MCU I2C en el tablero de prueba es de aproximadamente 100KHz. Los datos se transfieren a la información EEPROM del módulo de lectura/escritura I2C a través de la MCU.El modo de comunicación utiliza USB HID, no se requiere ningún controlador, y los datos I2C se pueden leer y escribir directamente en el módulo y la MCU a través de la API DLL.

Especificación
