Comité de Evaluación de QSFP28 EVB SFP con cuatro entradas y salidas 10G a 32Gbps

Placa de evaluación QSFP28 EVB SFP con cuatro entradas y salidas de 10G a 32Gbps

Este producto está diseñado para evaluar el rendimiento de los módulos activos empaquetados QSFP+ y QSFP28 con cuatro canales de entrada/salida en cada terminal de transmisión y recepción. Las velocidades NRZ de un solo terminal oscilan entre 10G y 32Gbps y las velocidades de baudios PAM4 oscilan entre 25GBoud y 28GBoud. Los módulos compatibles incluyen productos NRZ 40G y 100G.Y productos PAM4 50G, 100G, 200G, utilizando equipos de medición de errores, atenuadores y osciloscopios, para evaluar los indicadores de rendimiento de transmisión del módulo activo (como los indicadores relacionados con el diagrama de ojo), los indicadores de rendimiento de recepción (como los indicadores de sensibilidad), leer y escribir información EEPROM del módulo, etc.

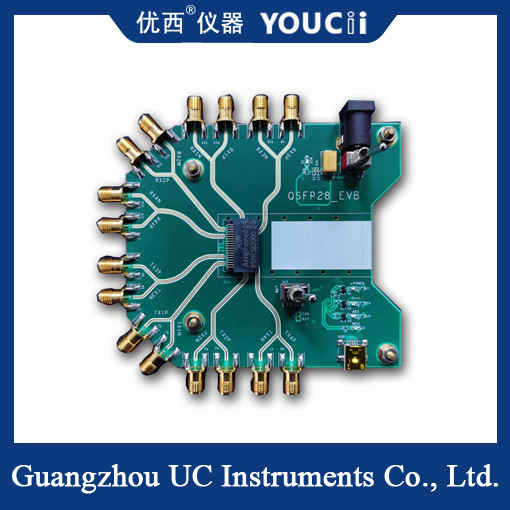

El objeto real se muestra en la imagen de abajo:

Producto:

1.Interfaz de paquete QSFP+QSFP28, adecuada para módulos ópticos QSFP+, QSFP28, PAM4 50G100G200G.

2. Soporte de rango de velocidad NRZ: 10.3125G~32Gbps.

3. Las velocidades de baudios PAM4 oscilan entre 25GBd y 28GBd

4. Tipo de interfaz eléctrica TX de cuatro vías, RX de cuatro vías: hembra de 2.92 mm de 40 GHz, entrada/salida de nivel CML;

5, soporte de monitoreo en tiempo real de corriente y protección contra sobrecorriente.

6, Soporte de prueba de desviación de voltaje de la fuente de alimentación, el rango de voltaje es ajustable de 2.8~4.V, cumple con la desviación del módulo de la prueba de voltaje mínimo de 3.0V y máximo de 3.6V, así como el monitoreo de voltaje en tiempo real, la salida predeterminada de 3.3V, de acuerdo con el ajuste en tiempo real de la corriente del módulo del voltaje de salida, para garantizar que el voltaje de la fuente de alimentación bajo diferentes cargas sea estable dentro del rango de 10mV.

7, soporte de aplicación en entornos de temperatura industrial.

8. La velocidad I2C del MCU es de aproximadamente 100 KHz, y los datos se transfieren a I2C a través del MCU para leer y escribir información EEPROM del módulo.

9, modo de comunicación: USBHID, sin controlador, leer y escribir datos I2C directamente al módulo y al MCU a través de la API DLL.

Indicadores técnicos
