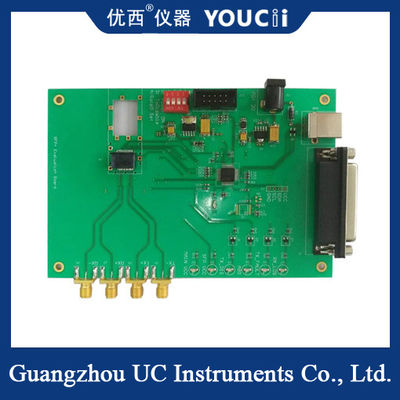

Comité de Evaluación de 10G SFP compatible con los módulos de 11.7G o de velocidades más bajas

tablero de 10G SFP compatible con los módulos de 11.7G o de velocidades más bajas

Tipo de tablero de prueba de SFP+ y de interfaz de comunicaciones:

1. El tablero de prueba del monocanal de SFP+ adopta el interfaz del puerto paralelo y de comunicaciones del USB.

2, el puerto paralelo y las clases del USB dos de interfaz de comunicaciones para simular I2C, el control de tarifa es 100Kbps, fáciles a compatible con el módulo alto y de poca velocidad de I2C.

Dos, función del tablero de prueba de SFP+:

1. El tablero de prueba del monocanal de SFP+ tiene las funciones siguientes: compatible con todos los módulos de 11.7G y abajo;

2, puerto paralelo y clases del USB dos de interfaz de comunicaciones para alcanzar la comunicación de I2C; Módulo de control del hardware TxDisable y supervisión LOS, situación del hardware de TxFault;

3, control de la temperatura en tiempo real, corriente en tiempo real del transmisor y recepción de la supervisión de la medida y de la protección actuales de la sobreintensidad de corriente; La gama del voltaje de salida es de 2.9V a 3.8V. El voltaje de salida se puede ajustar continuamente. Es conveniente para la prueba del voltaje de tracción del módulo.

4, módulos TxDisable del soporte físico y de programación y control independiente arbitrario del poder OnOFF (electricidad que cambia), del soporte físico y del software.

5. El puerto de USB apoya la fuente de alimentación independiente (cuando la corriente del módulo óptico es menos que 100mA).

Iii. precauciones:

1. Observe que hay también dispositivos debajo y detrás de tablero de PCBA, así que los objetos conductores no se deben poner en poder-en prueba para evitar cortocircuito y para quemar al tablero.

2, el voltaje de entrada se ajusta a 5V, no ajustan el voltaje o el revés, para no quemar al tablero.

3, módulo de la prueba 10G, señal de alta velocidad TX, alambre de la ayuda de señal eléctrica de RX necesita apoyar el cable de señal de la frecuencia 18G.
