Baudio 25GBoud del Comité de Evaluación de QSFP28 EVB SFP PAM4 a 28GBoud

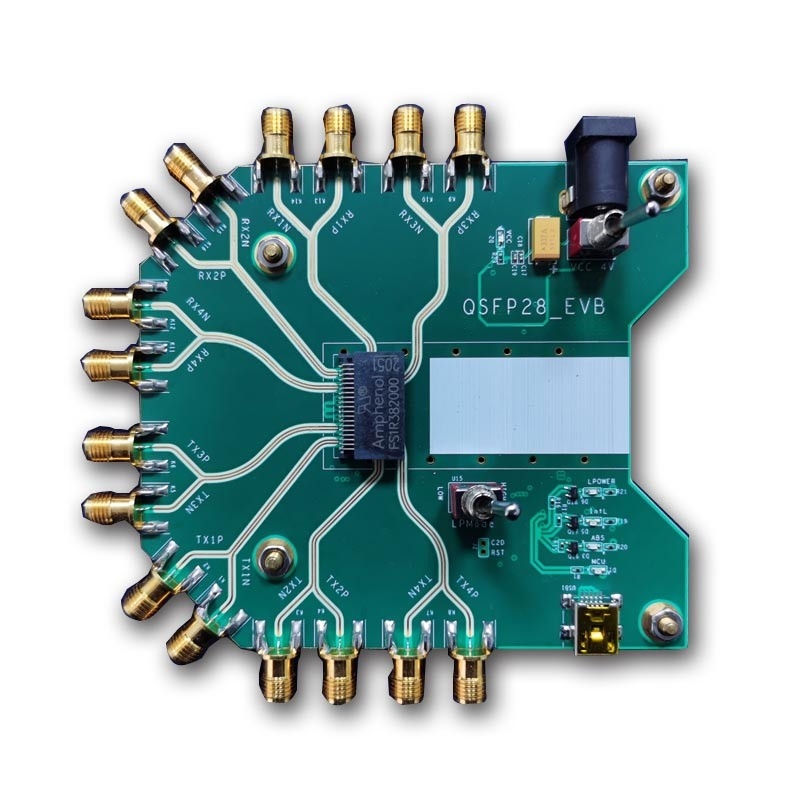

U9604 QSFP28 EVB, incluidos los módulos de transmisión

Este producto está dedicado a la evaluación del rendimiento de módulos activos empaquetados con QSFP + y QSFP28.La velocidad de NRZ de un solo terminal varía de 10G a 32Gbps y la velocidad de baud PAM4 varía de 25GBoud a 28GBoud. y productos PAM4 50G, 100G, 200G, utilizando el dispositivo de código de error, atenuador, osciloscopio y otros equipos,para evaluar el módulo activo de transmisión de indicadores de rendimiento (como indicadores relacionados con el mapa ocular), recepción de indicadores de rendimiento (como indicadores de sensibilidad), lectura y escritura de información EEPROM del módulo.

Características del producto

1, interfaz de paquete QSFP+QSFP28, adecuada para módulos ópticos QSFP+, QSFP28, PAM4 50G100G200G.

2, soporta el rango de velocidad NRZ: 10.3125G ~ 32Gbps.

3, soporta el rango de velocidad de baud PAM4: 25GBd ~ 28GBd.

4, tipo de interfaz eléctrica TX de cuatro vías, RX de cuatro vías: 40GHz 2,92 mm femenino, entrada y salida de nivel CML;

5, soporta el monitoreo actual en tiempo real y la protección contra la sobrecorriente.

6Apoyar el ensayo de desviación de voltaje de la fuente de alimentación, el rango de voltaje es de 2,8 a 4,0 V ajustable, para cumplir con el ensayo de voltaje mínimo de 3,0 V y máximo de 3,6 V, así como el monitoreo de voltaje en tiempo real,el valor por defecto 3.3V de salida, según el módulo de corriente, ajuste en tiempo real del voltaje de salida, para garantizar que el voltaje de la fuente de alimentación bajo diferentes cargas sea estable dentro del rango de variación de 10 mV.

7, apoyar la aplicación en entornos industriales de temperatura.

8, la velocidad de MCU I2C es de aproximadamente 100KHz, los datos a través de MCU a I2C leer y escribir información EEPROM módulo.

9, modo de comunicación: USBHID, sin controlador, lectura y escritura directa de datos I2C al módulo y MCU a través de la API DLL.
