15Gbps CDR de velocidad completa proporciona el reloj de recuperación de la señal de los instrumentos

15 Gbps  CDR de velocidad completa Proporciona los instrumentos de señal de recuperación de reloj

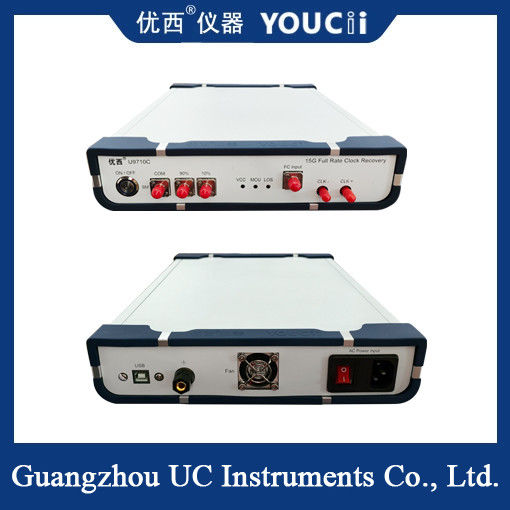

U9710C CDR (Recuperación de reloj) se utiliza principalmente para proporcionar señal de recuperación de reloj en el entorno de prueba sin activar el reloj, con el fin de utilizar el osciloscopio de muestreo para probar el diagrama de ojo óptico del dispositivo. La aplicación típica es la prueba de equipos de red óptica o el producto BOB en la aplicación PON. Debido a que el propio dispositivo fotométrico no tiene salida de reloj de división de frecuencia, es necesario recuperar la señal de reloj para activar el osciloscopio de muestreo al probar el diagrama de ojo óptico.

Indicadores técnicos clave
Tolerancia a la fluctuación: Debe cumplir con estándares como ITU-T G.8251 e IEEE 802.3. Por lo general, se requiere que la tolerancia a la fluctuación de entrada esté a nivel de UI (intervalo de unidad) (como ±0.5UI).

Fluctuación de salida: La fluctuación del reloj de recuperación debe estar por debajo del nivel de 100 fs (femtosegundos) para garantizar la precisión de la prueba de dispositivos posteriores como los comprobadores de tasa de error de bits y los osciloscopios.

Sensibilidad: Admite la entrada de señal óptica tan baja como -15 DBM (a través del módulo de conversión fotoeléctrica) o la entrada de señal eléctrica a nivel de MV.

Ancho de banda del bucle: El rango ajustable es típicamente de 100 kHz a 20 MHz para adaptarse a diferentes características de señal y requisitos de prueba.

TécnicosParámetros

El instrumento de recuperación de reloj de velocidad completa de 15 Gbps es un dispositivo central en las pruebas de comunicación de alta velocidad, y su rendimiento afecta directamente la fiabilidad de los resultados de la prueba. Al seleccionar el modelo, es necesario considerar de forma integral el rango de velocidad y el rendimiento de la fluctuación.
