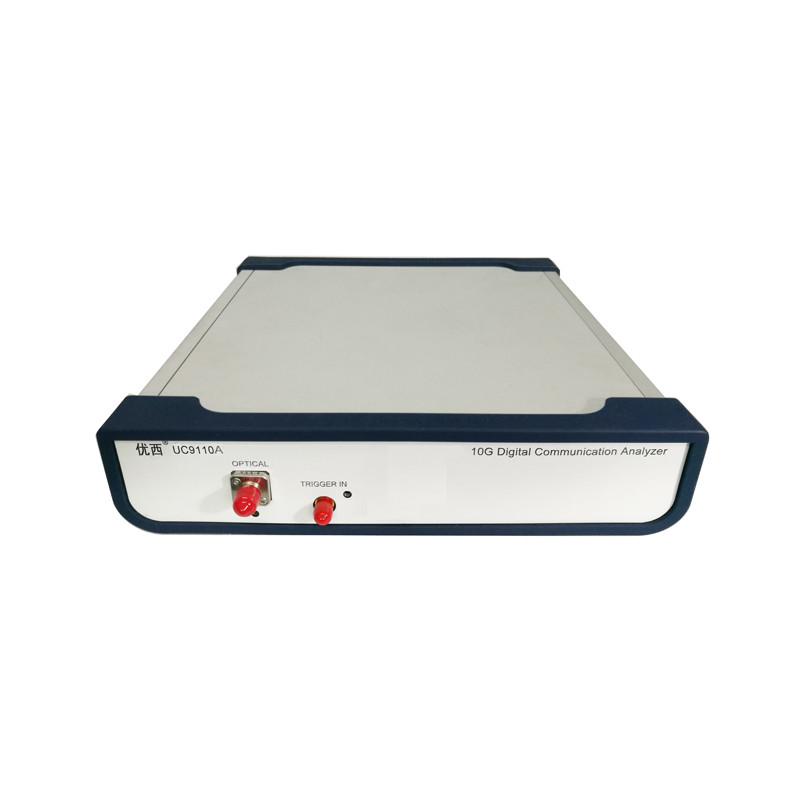

Analizador de la comunicación de U9110A 10G Digitaces
Soluciones del análisis de la comunicación de Digitaces
El analizador de la señal de comunicación UC9110A/UC9110A-2/UC9110A-4 diseñado para los usos de comunicación del alto rendimiento es una herramienta ideal para los componentes de la red de datos y de la red de comunicaciones, los componentes del transmisor-receptor, la evaluación del diseño de sistemas de la transmisión, la fabricación y la prueba.
Los resultados de la medida UC9110A/UC9110A-2/UC9110A-4 son no sólo informaciones en bruto, pero también histograma con tiempo y amplitud, prueba de la máscara, prueba estadística, etc. Proporciona un sistema de los ajustes de la prueba para los indicadores de la comunicación, incluyendo período del intervalo, tiempo de subida, tiempo de caída, porcentaje de la cruce, resultado, downshot, ratio de la extinción, inquietud, y la medida de la amplitud.
Además, SDH/SONET, pruebas de la máscara de Gigabit Ethernet, y otras solas pruebas de conformidad estándar.
Especificación
| tarifa estándar |
1.25G ~30G |
| Margen de la máscara de la exactitud de la medida (margen) |
± el 3% |
| Resolución de imagen de las características de la exhibición |
pixeles 1024×768 |
| sistema de medida digital |
La medida óptica del canal de la ayuda 1~2, restaura la medida opcional 3 veces por segundas |
| Modo de la adquisición de la señal |
Muestreando (normal), sobre, media |
| Ruido del RMS |
0.25mV (10GHz), 0.5mV (30Ghz) |
| Número de muestrear los canales |
Canal 1~4 |
| Tiempo vertical de la conversión del sistema |
Dependiendo del número de muestrear los canales, 8.75ps (30GHz) |
| Ruido del RMS (máximo) |
0.5mV (10GHz), 1.0mV (30GHz) |
| La forma de onda horizontal del sistema enfoca adentro y enfoca hacia fuera base de tiempo de la observación |
0.5ps/div a 1ms/div |
| Exactitud del intervalo de tiempo (modo de la inquietud) |
0.25ps (10GHz), 0.0625ps (30GHz) |
| Fuente externa del reloj del sistema del disparador |
100mV, 155~2500MHz (10GHz), 155~622MHz (30Ghz) |
| Gama llana del disparador |
±1.0V |
| gama de la entrada de disparador |
±1.5V |
| Atajo del disparador |
±1.5V: 5ms ~100ms |
| Poder (adaptador de la alimentación externa) |
50Hz, 5V, 3A, 6W |
| Temperatura ambiente, operación de la humedad relativa |
Temperature-20 a ~50℃, humedad el 20% al ~80% |
| almacenamiento |
Temperatura -40 a ~85℃, humedad el 5% al ~90% |
| Tamaño |
235W×55H×255L (milímetro) |
| Peso |
<2Kg |
| Comunicación, interfaz de la dirección de la red |
RJ45; Ethernet de la ayuda 10/100Mbps |
Introducción de la función
· Medida automática de la comunicación
· Ancho de banda de la amplia gama (9Gbps a 12.5Gbps, fuente del disparador del reloj de la ayuda 155-2500mhz)
· Prueba automática de la máscara de ITU/ANSI
- Operación de usuario e interfaz de la exhibición gráfica basado en software de comunicación de Ethernet de la PC
· Estructura modular
· Tasa de muestreo rápida
· Fidelidad excelente de la señal (inquietud<0>
· Modo de la adquisición de FramsScan
FAQ
Q: ¿Es usted fabricante de la fábrica?
: Somos sí fabricante con 13 años de experiencia en esta industria y suministrada muchos productos de buena calidad.
Q: ¿Dónde está su mercado principal?
: Asia, Europa, América, Oriente Medio, África y otros países y regiones.
Q: ¿Cuál es su cantidad de orden mínima (MOQ)?
: Como política estándar, aceptamos MOQ de 1set, y los artículos mezclados disponibles, todavía necesita confirmar con nuestras ventas según diversas líneas de productos.
Q: ¿Puedo modificar el tamaño y el color para requisitos particulares del caso?
: Sí. Podemos discutirlo.
Q: ¿Puedo comprar algunas muestras primero antes de órdenes principales? ¿Es la tarifa de la muestra reembolsable?
: Sí, la tarifa de la muestra y la tarifa del envío se deben pagar por adelantado.
Q: ¿Cuánto tiempo es el plazo de ejecución de producción?
: 5 días para los productos comunes, diversos productos tienen diversos plazos de expedición, según la situación real.
