Instrumento de recuperación de reloj de división de múltiples frecuencias de 100 Gbps

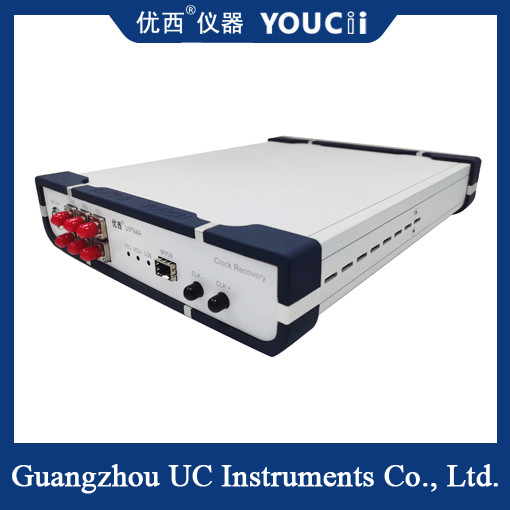

Ampliación de imagen : Instrumento de recuperación de reloj de división de múltiples frecuencias de 100 Gbps

Datos del producto:

Lugar de origen:	China.
Nombre de la marca:	YOUCii
Certificación:	CU,IOS
Número de modelo:	U9764A

Pago y Envío Términos:

Cantidad de orden mínima:	1 piezas
Precio:	negotiate a price
Detalles de empaquetado:	cartón
Tiempo de entrega:	20 días laborables
Condiciones de pago:	Las condiciones de los productos incluidos en el presente Reglamento son las siguientes:
Capacidad de la fuente:	15 piezas+por mes

Contacto

Instrumento de recuperación de reloj de división de múltiples frecuencias de 100 Gbps

descripción

Rango de entrada óptica (determinado por la sensibilidad del módulo) ((dBm):	3 ~ 12	Relación de división de la frecuencia de salida de recuperación de reloj:	2 / 4 / 8 / 16 / 64 / 256
Amplitud del reloj eléctrico de salida ((mVpp):	800 (valor típico)	El cambio de salida del diferencial de reloj de CML ((mVpp):	200~800
Frecuencia de reloj (28,1Gbps como ejemplo):	0.11 ~ 14.05	Tipo de módulo adaptativo:	SFP28, SR, LR, BIDI
Resaltar:	Instrumento de recuperación de relojes de división de múltiples frecuencias , Instrumento de recuperación de reloj de 100 Gbps

Instrumento de recuperación de reloj de división de múltiples frecuencias de 100 Gbps

U9764A CDR (Clock Recovery Module) se utiliza principalmente para proporcionar la señal de recuperación del reloj en el entorno de prueba sin activar el reloj,para utilizar el osciloscopio de muestreo para probar el diagrama óptico del dispositivoLa aplicación típica es la prueba de equipos de red óptica o el producto BOB en la aplicación PON.Es necesario recuperar la señal del reloj para activar el osciloscopio de muestreo al probar el diagrama óptico del ojo..

U9764A CDR tiene un puerto óptico SFP28, que es adecuado para módulos ópticos convencionales SFP28, SR,LR,BIDI y otros encapsulados SFP.Sólo necesita el extremo receptor del módulo óptico para convertir la señal óptica en la señal eléctricaLa señal de reloj se utiliza principalmente para la señal de disparo del osciloscopio.

El nombre completo de CDR es Reloj y Recuperación de Datos.

1) para proporcionar la señal de reloj para cada circuito en el extremo receptor.

2) para juzgar la señal recibida, para facilitar la recuperación y posterior procesamiento de la señal de datos.

- No, no es así.	Indicadores técnicos	- ¿ Qué es?	- ¿ Qué?	Unidad
1	Rango de velocidad de datos	28.1	25.6	Gbit/s
2	Rango de longitud de onda	1600	800	nm
3	Rango de entrada óptica (determinado por la sensibilidad del módulo)	+3	-12 años.	Dbm
4	Relación de división de la frecuencia de salida de recuperación de reloj	2 / 4 / 8 / 16 / 64 / 256
5	Amplitud del reloj eléctrico de salida	800 tValor ypico)		MVpp
6	Balance de salida del diferencial de reloj CML	800	200	MVpp
7	La salida del reloj se mueve aleatoriamente	800	300	Fs
8	Frecuencia de reloj (28,1 Gbps como ejemplo)	14.05	0.11	En GHz
9	Detección de pérdida de señal interna (LOS)	128 (más de la obligación)	5 (()sensibilidad)	MV
10	Voltagem de la fuente de alimentación (voltagem de entrada de energía externa)	5.5	4	V.
11	Temperatura de funcionamiento	70	10	°C
12	Tipo de módulo adaptativo	SFP28, SR, LR, BIDI

Instrumento de recuperación de reloj de división de múltiples frecuencias de 100 Gbps 0
