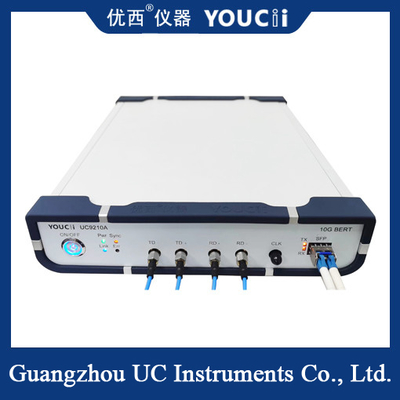

probador lleno BERT del análisis de error de 10G Rate Data Error Transmission Tester y de la falta de la detección

probador lleno BERT del análisis de error de 10G Rate Data Error Transmission Tester y de la falta de la detección
probador lleno BERT del análisis de error de 10G Rate Data Error Transmission Tester y de la falta de la detección

Ampliación de imagen :  probador lleno BERT del análisis de error de 10G Rate Data Error Transmission Tester y de la falta de la detección

Datos del producto:
Lugar de origen: CHINA
Nombre de la marca: YOUCii
Certificación: CU,IOS
Número de modelo: U9210A
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: negotiate a price
Detalles de empaquetado: cartón
Tiempo de entrega: 20 días del trabajo
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: mes 20pcs+per
Contacto

probador lleno BERT del análisis de error de 10G Rate Data Error Transmission Tester y de la falta de la detección

descripción
Los datos hicieron salir intersecciones del gráfico del ojo: el 50~54% Temperatura de funcionamiento: 10~50°C
Salida del reloj: 100~156.25MHz Revocación del modelo: Revocación de la señal de las ayudas en transmitir y los lados receptores
Tipo del código: PRBS7, PRBS9, PRBS15, PRBS23, PRBS31 Tiempo ascendente y de descenso (el 20% a los 80%): 18~23ps
Resaltar:

probador de la transmisión del error de datos 10G

,

BERT Data Error Transmission Tester

Prueba de transmisión de errores de datos Análisis y detección de errores Prueba de errores BERT


El osciloscopio óptico de velocidad completa 10G es un instrumento diseñado para la medición de señales ópticas de velocidad completa 10Gbps.Se utiliza para evaluar la calidad de transmisión y las características del dominio de tiempo de las señales ópticas de alta velocidad en sistemas de comunicación de fibra óptica.


La siguiente es la principal descripción y características del oftalmógrafo óptico de velocidad completa 10G:

1Medición de alta velocidad: El instrumento puede admitir la medición de señal óptica de velocidad completa de 10Gbps, incluidos los protocolos comunes de Ethernet de 10 Gigabit (10GbE) y otros protocolos de comunicación de alta velocidad.

2. Display del mapa del ojo: El mapa del ojo óptico utiliza la tecnología de muestreo y procesamiento de datos de alta velocidad para capturar y mostrar con precisión el mapa del ojo de las señales ópticas.El mapa del ojo muestra la calidad de transmisión de la señal óptica con una forma de ojo abierto.Los usuarios pueden evaluar la estabilidad y el rendimiento de transmisión de la señal mediante la observación del grado de apertura y el jitter del mapa del ojo.

3Medición de alta precisión: la tabla óptica de ojo de velocidad completa 10G adopta una tecnología de reloj y muestreo de alta precisión, que puede proporcionar una medición de tiempo y un análisis de jitter precisos.Puede medir y analizar los parámetros clave del mapa del ojo, como la agitación de pico a pico, la agitación cuadrada media de la raíz, etc.


Un canal óptico SFP y un canal eléctrico, dos canales de entrada y salida síncrona, prueba de código de error puede ser independiente.

Soporte para la detección continua de errores y la detección de errores de sincronización.

Soporte de velocidad completa desde 622M hasta 11,7Gbps;

Tipo de código de apoyo: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31




- No, no es así.

Parámetro

 mínimo

típico

máximo

Unidad
1

Tasa de datos

 0.622 0.622,1.25,2.125,2.488,2.5,3.07,3.125,4.25,5.0,6.144,6.25,7.5,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.7 11.7 Gbit/s
2

Tipo de código
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

3

Tiempo ascendente y descendente

(de un 20% a un 80%)
18 23 - ¿ Qué?
4

Inversión del patrón

Apoya la inversión de señal en los extremos transmisor y receptor

5

Amplitud de salida de la señal (unilateral)

 200 800 1000 MV
6

Jitter de salida de datos (RMS)
1.5 ((10.3125G hacia abajo)
- ¿ Qué?
7

Interfaz de entrada/salida de datos

Diferencial, acoplamiento CA, impedancia de 50 ohmos, SMA

8

Salida del reloj

 100 156.25 156.25 frecuencia de radio
9

Sensibilidad de entrada de señal de datos (unilateral)
0.1
Vpp


probador lleno BERT del análisis de error de 10G Rate Data Error Transmission Tester y de la falta de la detección 0
