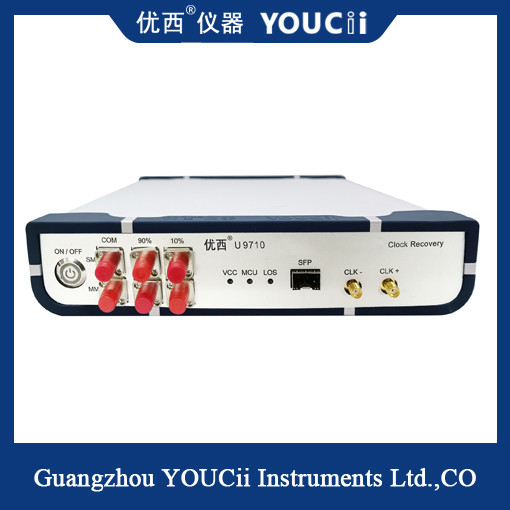

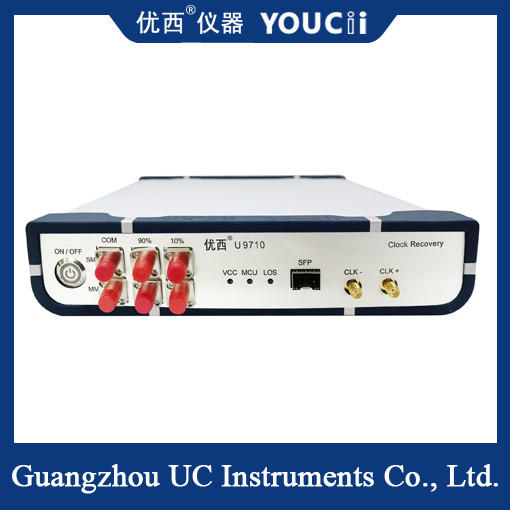

Módulo de recuperación de reloj CDR de 10 Gbps a velocidad completa 0.155~11.3G

Al probar el diagrama de ojo óptico y la forma de onda con un osciloscopio de muestreo, es necesario activarlo con la misma fuente que la señal medida.El módulo CDR (recuperación de reloj) se utiliza principalmente en el entorno de prueba que requiere un osciloscopio de muestreo para probar el mapa de ojo óptico, pero no proporciona reloj de disparo. La aplicación típica es la prueba de equipos de red óptica, o para productos BOB en aplicaciones PON, porque el propio equipo óptico medido no tiene una salida de reloj de división de frecuencia.La señal de reloj debe recuperarse para activar el osciloscopio de muestreo al probar el diagrama de ojo óptico.

Este CDR está equipado con un puerto óptico SFP, que se puede conectar a los SFP convencionales, SFP+, OLT SFP y otros módulos ópticos encapsulados en SFP. Solo se necesita el extremo receptor del módulo óptico, que es responsable de convertir las señales ópticas en señales eléctricas, y luego el instrumento extrae y emite el reloj de las señales eléctricas. Las señales de reloj se utilizan principalmente para activar las señales del osciloscopio.

Parámetros principales del CDR:

1. Rango de recuperación de reloj: 155Mb/s a 11Gb/s;

2. Rango de longitud de onda: 800-1600 nm;

3. Rango de entrada óptica: +3 ~ -15dBm;

4. Rango de reloj eléctrico de recuperación de salida (división de 4 frecuencias): 38.75MHz a 2.78GHz;

5. Amplitud del reloj de salida: AC Couple/ 800mVpp en típico;

6. Relación espectral (se puede seleccionar según el usuario): 10% (CDR) -90% (Salida)
