Probador BERT With High Cost Performance del Pedazo-error 100G/400G
Una descripción del

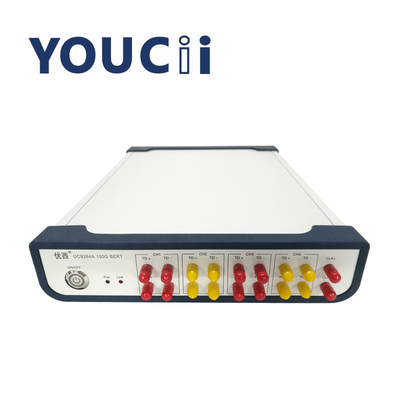

UC9264A es un probador del error mordido del producto 100G. Puede ser utilizado en el desarrollo y la prueba de la producción de dispositivos ópticos, de cables de alta velocidad, de módulos ópticos y de sistemas de comunicación. Apoya las tarifas múltiples que se extienden de 9.953Gbps a 14.5Gbps y a 25-29Gbps.
Uso
el se aplica a toda clase de módulo ligero (QSFP28 CFP2, CFP4, SFP28, SFP +, QSFP +, CFP) y al subsistema de prueba del error
el es conveniente para toda clase de cable activo, pasivo, prueba activa de las azufaifas de la fibra
el actúa como fuente para un 10G, plataforma de la señal de la prueba 100G
Características
el apoya las tarifas que se extienden de 9.953Gbps a 14.5Gbps, y 25 a 29Gbps
el integra cuatro generadores de código programables y cuatro detectores de error mordido.
módulo de reloj integrado interno del ;
Unidad integrada de la recuperación de reloj del detector de error de pedazo;
Especificaciones
| Modelo |
MINUTO |
modelo |
máximo |
unidad |
nota |
| Parámetros generales |
| voltaje de fuente de alimentación |
100 |
220 |
240 |
V |
Corriente alternada (CA), 50-60HZ |
| Consumo de energía |
20 |
W |
|
| Temperatura de trabajo |
0 |
|
55 |
℃ |
|
| TAMAÑO |
235 x 55 x 320 |
milímetro |
|
| Detector de error de pedazo (ED) |
| Gama del nivel de introducción de datos |
100 |
— |
1200 |
mVppd |
Entrada diferenciada, acoplamiento de la CA |
| Gama entrada de la tarifa |
9,953 |
— |
29 |
Gbps |
|
| |
100 |
ohmio |
diferencia |
| Tipo del conector |
SMA |
|
diferencia, el panel de delante |
| Tipos apoyados del código |
PRBS 2n-1, n=7, 9, 10, 11, 15,23, 31, hasta 20 bits/Ch, definidos por el usario |
tarifa 9.953~14.5Gbps |
| PRBS 2n-1, n=9, 15, 31 |
tarifa 25~29Gbps |
| Generador de código programable (PPG) |
| Gama del nivel de salida |
200 |
— |
1100 |
mVppd |
Acoplamiento diferenciado, de alternancia |
| Gama de la tarifa de salida |
9,953 |
— |
29 |
Gbps |
9.953~14.5/25~29Gbps |
| Impedancia de salida |
100 |
Ohmio |
El diferencial |
Requisitos de la fuente de corriente alterna
El instrumento cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es voltaje ca de 100 ~240V, gama de frecuencia 48-66Hz, voltaje de funcionamiento 115V cuándo, la corriente máxima del consumo es 230mA; Voltaje de funcionamiento 230V, más
La corriente máxima del consumo es 120mA.
El cable eléctrico
Según estándares de seguridad internacionales, el instrumento se equipa de un cable eléctrico de 3 bases que cumpla estándares nacionales. Conecte solamente el enchufe del cable eléctrico en una toma de corriente con la protección de tierra.
Indicador de poder
Los indicadores luminosos del poder encima de cuando el instrumento se acciona encendido.
Descripción del interfaz de comunicaciones
Hay dos puertos de comunicación en el panel trasero del instrumento, a saber interfaz USB e interfaz RS232.
La interfaz USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con el instrumento y la PC, y el instrumento puede ser controlado supervisando software.
