Descripción del producto:
El medidor de potencia óptica es una herramienta esencial diseñada para la medición y el análisis precisos de señales ópticas en redes de fibra óptica. Diseñado para ofrecer un rendimiento excepcional, este dispositivo es particularmente valorado por sus capacidades superiores de medición de pérdida de retorno, con una pérdida de retorno superior a 40 dB. Este alto nivel de pérdida de retorno garantiza una reflexión mínima de la señal, lo cual es fundamental para mantener la integridad y la eficiencia de los sistemas de comunicación de fibra óptica. Con su capacidad para medir con precisión la pérdida de retorno, el medidor de potencia óptica ayuda a los técnicos e ingenieros a diagnosticar y solucionar problemas de red de manera efectiva, garantizando un rendimiento óptimo del sistema.
Una de las características destacadas de este medidor de potencia óptica es su excepcional linealidad en la medición de potencia. El dispositivo mantiene una linealidad de ≤ ± 0.06 dB en el rango de longitud de onda de 1200 nm a 1610 nm y niveles de potencia de +5 dBm a -50 dBm. Esta notable precisión permite a los usuarios confiar en lecturas consistentes y precisas, lo cual es crucial para aplicaciones que exigen alta fidelidad de medición. Ya sea que esté trabajando en fibras monomodo (SM) estándar o en fibras multimodo (MM) con tamaños de núcleo de hasta 62.5 micrómetros, este medidor de potencia es perfectamente adecuado para manejar estas aplicaciones con facilidad.
| Número de modelo |
U8201M |
U8202M |
U8201MH |
U8202MH |
| Número de canales |
1 |
2 |
1 |
2 |
| Rango de potencia |
+9 ~ -66dBm |
+25 ~ -50dBm |
| Rango de longitud de onda |
850 ~ 1700 nm |
|
Período de muestreo de potencia (tasa)
|
1ms(1KHz) |
| Longitud de onda de calibración |
850/980/1310/1490/1550/1610 nm |
| Tipo de fibra de aplicación |
SM y MM estándar hasta 62.5 um de tamaño de núcleo |
|
Absoluta
Incertidumbre (precisión) en condiciones de referencia
|
± 4% (1200 nm ~ 1610 nm, +5~ -50dBm) |
± 4% (1200 nm ~ 1610 nm, +20~ -35dBm) |
|
Relativa
Incertidumbre (precisión) en condiciones de referencia
|
< 0.02 dB Típico |
| Linealidad (potencia) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, +5~ -50dBm) |
≤ ± 0.06 dB (1200 nm ~ 1610 nm, +20~ -35dBm) |
| Pérdida de retorno |
> 40 dB |
| Interfaz de comunicación |
RS232 |
| Almacenamiento de datos de muestreo |
Soporta adquisición y almacenamiento continuo de datos hasta por 2 horas en línea, con trazado de curva de potencia |
| Fuente de alimentación |
DC5V3A, Equipado con un adaptador de corriente AC de 100~240V |
| Temperatura de operación |
0 ~ +40℃ |
| Temperatura de almacenamiento |
-30 ~ +80℃ |
| Período de recalibración |
2 años |
| Dimensiones |
100 mm An, 30 mm Al, 165 mm Pr |
| Peso |
1.0 kg |
Aplicaciones:

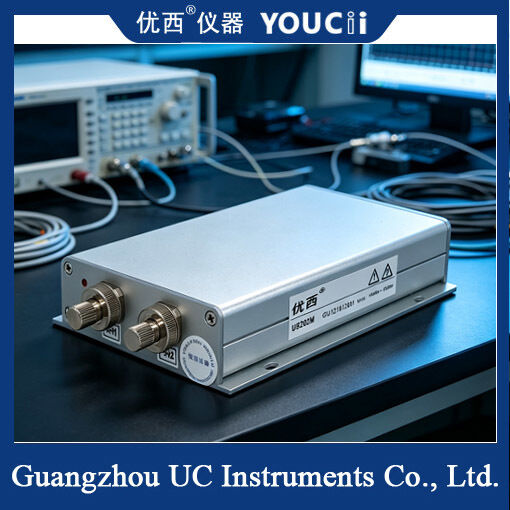

El módulo de medidor de potencia óptica de doble canal YOUCii U8202M es un instrumento avanzado y confiable diseñado para satisfacer las necesidades de los profesionales que trabajan en comunicaciones y pruebas de fibra óptica. Con un tamaño compacto de 100 mm de ancho, 30 mm de alto y 165 mm de profundidad, y un peso de solo 1.0 Kg, este dispositivo es altamente portátil y conveniente tanto para aplicaciones de campo como de laboratorio. Su amplio rango de longitud de onda de 850 a 1700 nm lo hace versátil para diversas redes y sistemas ópticos.
Este medidor de potencia óptica es ideal para ocasiones en las que la medición precisa y rápida de la potencia óptica es crucial. Gracias a su período de muestreo de potencia de 1 ms (tasa) a 1 KHz, el YOUCii U8202M garantiza un monitoreo en tiempo real y una adquisición de datos precisa, lo cual es esencial durante la instalación, el mantenimiento y la solución de problemas de cables de fibra óptica. Su capacidad de doble canal permite mediciones simultáneas, aumentando la eficiencia y ahorrando tiempo en escenarios de red complejos.
