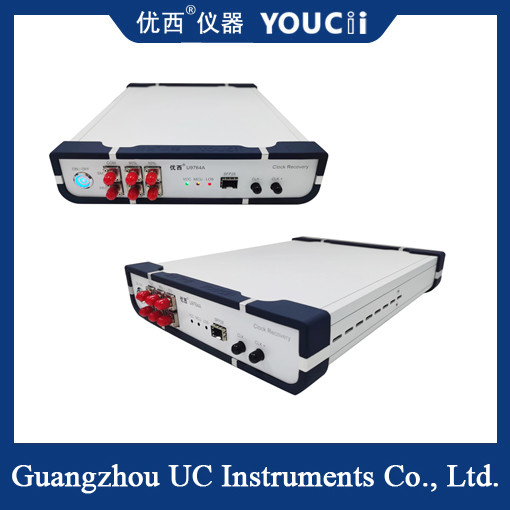

El CDR multidivisión de 100 Gbps proporciona una señal de recuperación de reloj

El CDR de división múltiple de 100 Gbps proporciona una señal de recuperación de reloj

Indicadores técnicos
Velocidad de datos: Admite la recuperación de reloj de 25 a 28 Gbps, cubriendo los requisitos de prueba multicanal de 100 Gbps.

Tipo de interfaz: Se adopta el puerto óptico SFP28, compatible con fibras ópticas monomodo/multimodo y compatible con conectores como FC-PC.

Sensibilidad: La sensibilidad OMA es inferior a -8 DBM (multimodo) y -13 DBM (monomodo), lo que garantiza un funcionamiento estable con baja potencia óptica.

Jitter de reloj: El jitter de reloj de salida es inferior a 200 fs (como a 53,125 GBd), lo que garantiza la precisión de las pruebas de señales de alta velocidad.

Relación de división de frecuencia: Admite relaciones de división de frecuencia como 1/2, 1/4, 1/8, 1/16 y 1/32, adaptándose de forma flexible a diferentes escenarios de prueba.

Escenarios de aplicación
Pruebas de equipos de red óptica: Se utiliza para la investigación y el desarrollo y las pruebas de producción de módulos ópticos de 100G/400G y componentes TOSA/ROSA para verificar la integridad de la señal y la calidad del diagrama de ojo.

Pruebas de bus serie de alta velocidad: Admite la recuperación de reloj para interfaces como PCIe y SATA para garantizar la sincronización de la transmisión de datos.

Prueba de transmisión de larga distancia: En la prueba de transmisión por fibra óptica que oscila entre cinco y diez kilómetros, resuelve el problema de la acumulación de jitter causada por diferentes fuentes del reloj del medidor de errores de bits y las señales ópticas.

Pruebas de dispositivos ópticos multicanal: A través de la recuperación de reloj de doble canal o multicanal, se logra la prueba paralela de múltiples señales ópticas para mejorar la eficiencia.
