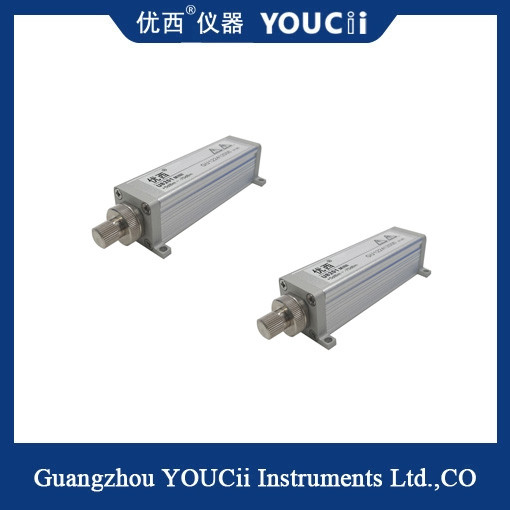

Módulo de medida de potencia óptica de un solo canal mini +7 ~ -70 dBm
El módulo de medidor de potencia óptica mini de un solo canal se utiliza principalmente para medir la potencia absoluta de una señal óptica o la pérdida relativa de potencia óptica a través de una sección de fibra óptica.Puede ayudar a los usuarios a evaluar rápida y exactamente la calidad de transmisión de fibra óptica y garantizar la estabilidad y fiabilidad del sistema de comunicación.
Tamaño compacto: El diseño mini hace que el módulo sea fácil de transportar y operar, adecuado para su uso en entornos complejos como gran altitud y campo.
Medición de un solo canal: la medición de la potencia óptica a través de un solo canal simplifica el proceso de operación y mejora la eficiencia de la medición.
Medición de alta precisión: se utilizan módulos avanzados de circuito integrado y fotodiodos para garantizar la precisión y la estabilidad de los resultados de medición.
Calibración de múltiples longitudes de onda: puntos de calibración de longitudes de onda convencionales incorporados (como 1310nm, 1490nm, 1550nm, etc.), al tiempo que admiten calibración de longitudes de onda personalizadas,para satisfacer las necesidades de diferentes escenarios de aplicación.
Larga vida útil: el uso de un diseño de ahorro de energía y baterías de litio recargables (o baterías secas) para garantizar las necesidades de uso a largo plazo.
Fácil operación: la tarea de medición se puede completar mediante una simple operación con botón, y se admite la función de calibración automática de despeje cero, lo que reduce la dificultad de operación.
Especificación
| Modelo |
Se aplicará el procedimiento siguiente: |
| Elemento del sensor |
EnGaAs |
| Rango de longitud de onda |
850 ~ 1700 nm |
| longitud de onda de calibración |
Se aplican las siguientes medidas: |
| Rango de potencia (dBm) |
+7 ~ -70 dBm |
| Período de muestreo de la potencia ((Tasa) |
1 ms ((1KHz) |
| Tipo de fibra de aplicación |
SM y MM estándar hasta 62,5 um de tamaño de núcleo |
| Interfaz de entrada óptica |
FC/PC o FC/APC |
| Incertidumbre absoluta (precisión) en las condiciones de referencia |
± 4% (1200 nm ~ 1610 nm) |
| Incertidumbre relativa (precisión) en las condiciones de referencia |
< 0,02 dB Típico |
| Linealidad (potencia) |
Se aplicará una presión de presión de hasta 0,05 dB (A). |
| Pérdida de retorno |
> 40 dB |
| Interfaz de comunicación |
Se trata de un sistema de seguridad. |
| Período de calibración |
2 años |
| Temperatura de funcionamiento |
0 ~ +40°C |
| Temperatura de almacenamiento |
-30 ~ +80 °C |
| Las dimensiones |
37 mm O, 25 mm H, 115 mm D |
| Peso |
0.2 kg |
El módulo de medidor de potencia óptico mini de un solo canal es adecuado para los siguientes escenarios:
Colocación del tronco de comunicación: Se utiliza para medir la pérdida y el nivel de potencia óptica de los enlaces de fibra óptica durante la construcción y el mantenimiento de sistemas de comunicación de fibra óptica.
Mantenimiento de los dispositivos: Verificar y mantener periódicamente los dispositivos de comunicación de fibra óptica para garantizar su funcionamiento normal y la calidad de la comunicación.
Investigación y producción: se utiliza para medir las características de potencia y pérdida de señales ópticas durante la investigación y producción ópticas.
