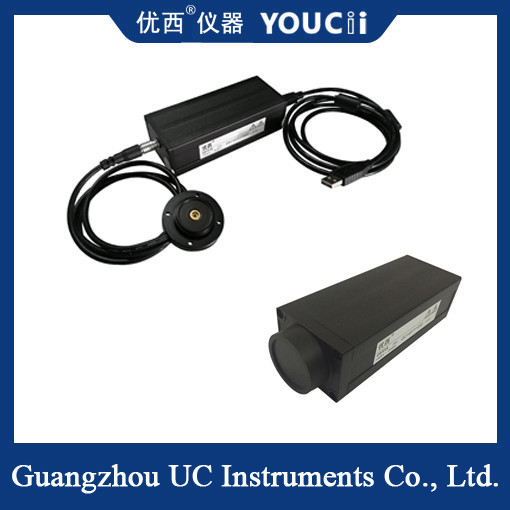

Probe de escaneo rápido USB PD medidor de potencia óptica externa +5 ~ 70 dBm
Características funcionales
Conexión de interfaz USB:
Se conecta a la computadora a través de la interfaz USB para realizar la transmisión y lectura de datos en tiempo real.
Apoya la función plug and play, simplifica el proceso de conexión y uso.
Función de escaneo rápido:
Con la capacidad de muestreo de alta velocidad, se pueden completar múltiples mediciones de potencia óptica en poco tiempo.
Es adecuado para escenarios de medición de potencia óptica que requieren monitoreo en tiempo real y respuesta rápida.
Diseño externo del PD:
El fotodiodo (PD) es externo como detector de luz, lo que permite que la sonda sea más flexible para adaptarse a diferentes entornos y necesidades de medición.
El diseño externo también ayuda a proteger el fotodiodo de daños, extendiendo la vida útil de la sonda.
Medición de alta precisión:
La sonda adopta un dispositivo de conversión fotoeléctrica de alto rendimiento, que puede realizar una medición de potencia óptica de alta precisión.
Cubriendo una amplia gama de rangos de medición y longitudes de onda para satisfacer diferentes necesidades de medición de potencia óptica.
| Modelo |
- ¿ Qué?Las demás |
- ¿ Qué?Las demás: |
- ¿ Qué?Las demás: |
- ¿ Qué?Las demás: |
- ¿ Qué?Las demás: |
| Elemento del sensor |
EnGaAs |
| Rango de longitud de onda |
850 ~ 1700 nm |
| longitud de onda de calibración |
850 / 980 / 1310 / 1510 ~ 1640nm Calibración continua |
| Rango de potencia (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Período de muestreo de la potencia ((Tasa)
|
100 us ((10KHz) |
10 us ((100KHz) |
| Tipo de fibra de aplicación |
SM y MM estándar |
| Interfaz de entrada óptica |
Las partidas de fibra desnuda o FC/Adaptador LC/SC |
|
En absoluto
Incertidumbre (precisión) en las condiciones de referencia
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativo
Incertidumbre (precisión) en las condiciones de referencia
|
< 0,02 dB Valor típico |
| Linealidad (potencia) |
Se aplicarán las siguientes medidas: |
| Pérdida de retorno |
> 40 dB |
| Interfaz de comunicación |
El USB |
+Trig |
+Trig +BNC |
+Trig |
| período de calibración |
2 años |
| Temperatura de funcionamiento |
0 ~ +40°C |
| Temperatura de almacenamiento |
-30 ~ +80 °C |
| Las dimensiones |
52 mm H, 60 mm W, 150 mm D |
| Peso |
1.0 kg |
Las sondas de medidor de potencia óptica externa de escaneo rápido USB PD se utilizan ampliamente en las siguientes áreas:
Comunicación por fibra óptica: se utiliza para medir la potencia óptica en el sistema de comunicación por fibra óptica, controlar la calidad de transmisión de la señal,y garantizar el funcionamiento estable del sistema de comunicación.
Pruebas ópticas: se utilizan en el laboratorio óptico para medir el rendimiento de dispositivos ópticos, como láseres, amplificadores ópticos, atenuadores ópticos, etc.para proporcionar apoyo de datos para la investigación y el desarrollo ópticos.
Monitoreo de la red óptica: se utiliza para monitorear los cambios de potencia óptica en la red óptica en tiempo real, descubrir y resolver posibles fallos de la red a tiempo,y garantizar el funcionamiento estable de la red.
Investigación científica: En el campo de la óptica, la optoelectrónica y otras investigaciones, utilizadas para medir y analizar los cambios y características de la potencia óptica,promover el progreso científico y la innovación tecnológica en ámbitos afines.
