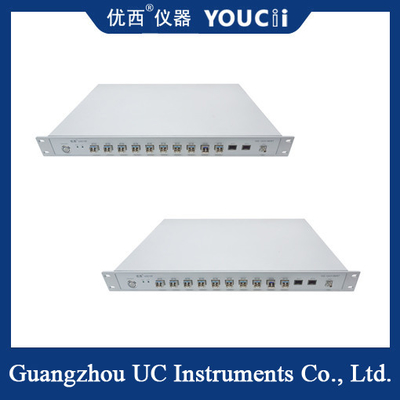

Medidor de errores ópticos de velocidad completa de 12 canales a 15G 622M~15.0G BERT
Descripción general de las características
Alta velocidad: Se admiten velocidades de datos de hasta 15 Gbps para cumplir con los requisitos de prueba de los sistemas de comunicación óptica de alta velocidad modernos.
Multicanal: Con 12 canales de puerto óptico, todos los canales pueden sincronizar la entrada y la salida, pueden detectar errores en paralelo, mejorar la eficiencia de la prueba.
Prueba de velocidad completa: Admite pruebas de errores de velocidad completa de baja a alta velocidad, que cubren múltiples puntos de velocidad convencionales, adecuados para el módulo activo convencional actual.
Alta precisión: Con salida de reloj de baja fluctuación y capacidades de detección de errores de alta precisión para garantizar la precisión de los resultados de la prueba.
12 canales eléctricos (tenga en cuenta que este es un ejemplo de un puerto eléctrico, y las características de un puerto óptico son similares): Todos los canales sincronizan la entrada y la salida para permitir la detección de errores independiente.
Detección continua y periódica de errores de bits: Proporciona una detección completa de errores de bits.
Admite una variedad de tipos de código: como PRBS7, PRBS23, PRBS31, etc., para satisfacer diferentes necesidades de prueba.
Salida de reloj de baja fluctuación: Asegura la estabilidad de la señal de prueba.
Especificación
| No. |
Argumento |
Mín. |
Modelo |
Máx. |
unidad |
| 1 |
Velocidad de datos |
0.614 |
0.614,1.22,2.25,2.457,2.5,3.07,3.125,4.915,5.0,6.144,6.25,8.5,9.953,10.00,10.3125,10.52,10.709,11.09,11.32,11.519,11.7 |
11.7 |
Gbps |
| 2 |
Número de canales |
|
12 (puerto de 12 canales) |
|
|
| 3 |
Patrón de código |
|
PRBS7,PRBS9,PRBS15,PRBS23,PRBS31 |
|
|
| 4 |
Tiempo de subida y bajada (20% a 80%) |
|
18 |
23 |
ps |
| 5 |
Inversión de patrón |
|
Admite la inversión de señal en los extremos de transmisión y recepción |
|
|
| 6 |
Amplitud de salida de señal (un solo extremo) |
200 |
800 |
1000 |
mV |
| 7 |
Fluctuación de salida de datos (RMS) |
|
1.5(10.3125G) |
|
ps |
| 8 |
Interfaz de entrada/salida de datos |
|
Diferencial, acoplamiento de CA, impedancia de 50 ohmios, SMA |
|
|
| 9 |
Salida de reloj |
100 |
156.25 |
156.25 |
MHz |
| 10 |
Sensibilidad de entrada de señal de datos (un solo extremo) |
|
0.1 |
|
Vpp |
| 11 |
Intersecciones del diagrama de ojo de salida de datos |
50 |
52 |
54 |
% |
| 12 |
Temperatura de funcionamiento |
10 |
25 |
50 |
°C |
Precauciones de uso
Conexión y configuración: Al usar el medidor de errores, el equipo de comunicación óptica debe conectarse correctamente a la prueba, y los parámetros apropiados deben configurarse de acuerdo con los requisitos de la prueba, como la velocidad de la señal, el tipo de código, etc.
Monitoreo y análisis: Después de iniciar el medidor de errores, se debe monitorear de cerca el número y el tipo de códigos de error, y se debe encontrar la causa de los códigos de error a través de la función de análisis.
Ajuste y optimización: Realice los ajustes y la optimización necesarios en función del resultado del análisis, como reemplazar los módulos ópticos y optimizar las conexiones de fibra óptica.
Pruebas repetidas: Para verificar el efecto del ajuste, se pueden realizar pruebas repetidas varias veces para garantizar la confiabilidad de los resultados de la prueba.
