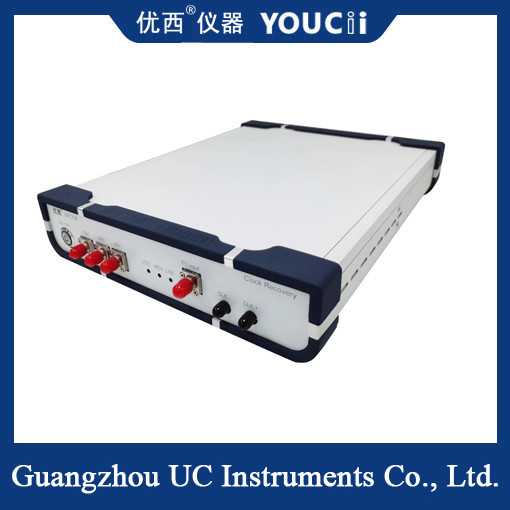

Instrumento de recuperación de reloj de modulación de amplitud de pulso 4 25~32GBaud
El dispositivo de recuperación de reloj PAM4 25G es un dispositivo de recuperación de reloj de datos de alto rendimiento diseñado específicamente para extraer y recuperar señales de reloj de 25 Gbps de señales PAM4 (Modulación de Amplitud de Pulso 4).
Función principal
La función principal del instrumento de recuperación de reloj PAM4 25G es extraer y recuperar señales de reloj síncronas y señales de datos de las señales ópticas o eléctricas PAM4 recibidas. Admite la transmisión de datos de alta velocidad y proporciona un rendimiento estable de recuperación de reloj en entornos de señal complejos.
Características técnicas
Ancho de banda alto: Capaz de manejar velocidades de datos de hasta 25 Gbps para satisfacer las necesidades de los sistemas de comunicación modernos de alta velocidad.
Ancho espectral alto: tiene un amplio rango espectral, puede lidiar con diferentes componentes de frecuencia de la señal.
Rendimiento adaptativo: Puede adaptarse automáticamente a diferentes calidades de señal y condiciones de transmisión, proporcionando una recuperación de reloj estable.
Soporte multimodo: Admite entrada de señal óptica, entrada de señal eléctrica y entrada de señal fotoeléctrica al mismo tiempo, proporcionando opciones de interfaz flexibles.
Recuperación de reloj de alto rendimiento: Se utilizan algoritmos y tecnologías avanzadas de recuperación de reloj para garantizar que se extraigan señales de reloj de alta calidad de señales complejas.
Especificación
| Nº. |
Índice técnico |
Máx. |
Mín. |
Unidad |
| 1 |
Rango de velocidad de datos |
32 |
25 |
Gbps/Gbaud |
| 2 |
Rango de longitud de onda (modo único) |
1650 |
1250 |
nm |
| 3 |
Rango de entrada óptica |
+5 |
-15 |
dBm |
| 4 |
Relación de división de frecuencia de salida de recuperación de reloj |
2 / 8 / 32 / 40 |
|
| 5 |
Amplitud de reloj eléctrico de salida |
500 (valor típico) |
mVpp |
| 6 |
Amplitud de salida diferencial de reloj CML |
800 |
200 |
mVpp |
| 7 |
El jitter de salida del reloj aleatoriamente |
800 |
300 |
fs |
| 8 |
Frecuencia de reloj (28,1 Gbps como ejemplo) |
14,05 |
0,70 |
GHz |
| 9 |
Detección interna de pérdida de señal (LOS) |
128 (sobrecarga) |
5 (Sensibilidad) |
mV |
| 10 |
Voltaje de la fuente de alimentación (voltaje de entrada de alimentación externa) |
5,5 |
4 |
V |
| 11 |
Temperatura de funcionamiento |
70 |
10 |
℃ |
| 12 |
Tipo de módulo adaptativo (admite señales NRZ y PAM4) |
SFP28/56,SR,LR,BIDI |
|
El dispositivo de recuperación de reloj PAM4 25G se utiliza ampliamente en los siguientes escenarios:
Sistemas de comunicación de alta velocidad: como sistemas de comunicación de fibra óptica, sistemas de comunicación por satélite, etc., necesitan procesar señales PAM4 de alta velocidad.
Centro de datos: La transferencia de datos dentro del centro de datos generalmente utiliza tecnología de comunicación serial de alta velocidad, y el instrumento de recuperación de reloj PAM4 25G puede proporcionar las funciones necesarias de recuperación de reloj y extracción de datos.
Pruebas y mediciones: Durante el desarrollo, la producción y las pruebas de equipos de comunicación, el instrumento de recuperación de reloj PAM4 25G se puede utilizar para verificar el rendimiento y la compatibilidad del equipo.
