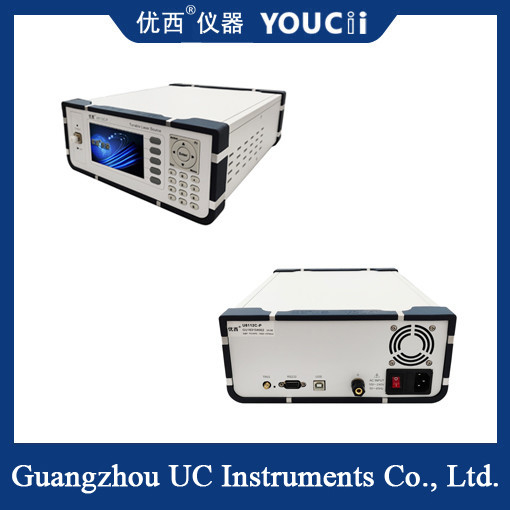

Fuente de luz láser sintonizable en la mesa VOA incorporada opcional C/L/CL/O
El principio de funcionamiento de los láseres sintonizables se basa principalmente en tres formas de lograr el ajuste de la longitud de onda del láser:
La mayoría de los láseres sintonizables utilizan una sustancia de trabajo con líneas fluorescentes anchas.la longitud de onda del láser se puede cambiar cambiando la longitud de onda correspondiente a la región de baja pérdida del resonador por algunos elementos (como una rejilla)Los representantes típicos de este método incluyen láseres de colorante, láseres de crisoberilo, etc.
Ajuste de parámetros externos: Al cambiar algunos parámetros externos (como el campo magnético, la temperatura, etc.), el nivel de energía de la transición láser se mueve, para lograr el ajuste de longitud de onda.El principio de este método es que los cambios en los parámetros externos afectarán la estructura del nivel de energía de los átomos dentro del láser, y luego cambiar la longitud de onda de emisión del láser.
Afinación de efectos no lineales: El uso de efectos no lineales para lograr la conversión y afinación de longitudes de onda.duplicación de frecuencia óptica y oscilación paramétrica ópticaAl controlar con precisión estos efectos no lineales, se puede lograr un ajuste continuo de las longitudes de onda del láser.
Especificación
| Modelo # |
El número de unidades de producción es: |
| Opción de banda |
C. Las |
| Rango de sintonía de longitud de onda (nm) |
1525 hasta 1568 |
| Potencia de salida |
≥ 11 dBm |
| Rango de ajuste de potencia (opcional) |
25 dB |
| Resolución de longitud de onda |
1.0 de la tarde |
| Precisión absoluta de la longitud de onda |
± 10 p.m., por lo general < 5 p.m. |
| Precisión relativa de la longitud de onda |
± 5 p.m., por lo general ± 2 p.m. |
| Repetibilidad en longitud de onda |
± 14 horas, típicamente ± 1 hora |
| Estabilidad de longitud de onda |
≤ ± 2 p.m. (24 horas a temperatura constante) |
| Velocidad de afinación |
≤ 2 ms por paso |
| Estabilidad de potencia |
Se aplicará el método de medición de la frecuencia de ensayo. |
| Repetibilidad de la potencia |
± 0,05 dB |
| Linealidad de potencia |
± 0,3 dB |
| Planitud de potencia frente a la longitud de onda |
0.3 dB tipo. 0.5 dB máximo. |
| Relación de supresión en modo lateral |
≥ 35 dB |
≥ 45 dB |
| Intensidad relativa del ruido |
Se aplican las siguientes medidas: |
| El poder |
AC 100 - 240 V ± 10%, 48 - 66 Hz, 100 VA como máximo. |
| Temperatura de almacenamiento |
-40 °C a +80 °C |
| Temperatura de funcionamiento |
0°C a +45°C |
| Las dimensiones |
245 mm O, 105 mm H, 320 mm D |
| Peso |
2.0 kg |
Las fuentes láser sintonizables de banco tienen una amplia gama de aplicaciones en una serie de áreas, incluyendo pero no limitado a:
Sistemas DWDM/AWG/PLC y ATM: en los sistemas de multiplexado por división de longitud de onda densa (DWDM), se utilizan fuentes láser sintonizables para probar señales de luz a diferentes longitudes de onda.
Prueba del sensor de fibra óptica: El sensor de fibra óptica es un sensor que utiliza fibra óptica como medio de transmisión.Las fuentes láser sintonizables se pueden utilizar para probar el rendimiento y las características de respuesta de los sensores de fibra óptica.
Medición de PMD y PDL: PMD (dispersión del modo de polarización) y PDL (pérdida dependiente de la polarización) son parámetros importantes en los sistemas de comunicación de fibra óptica.Las fuentes láser sintonizables se pueden utilizar para medir estos parámetros para evaluar el rendimiento de los sistemas de fibra óptica.
Tomografía de coherencia óptica (OCT): la tomografía de coherencia óptica es una técnica para la obtención de imágenes que utiliza el principio de interferencia de las ondas de luz.Las fuentes láser sintonizables proporcionan a los sistemas OCT diferentes longitudes de onda de luz para obtener imágenes más precisas.
