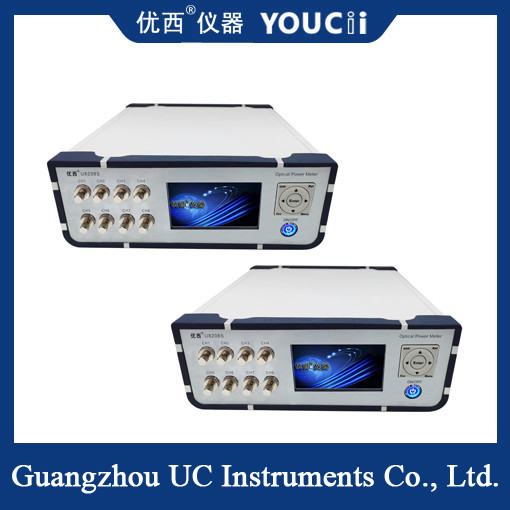

Medidor de potencia óptica de 8 canales con alta estabilidad de visualización
Principales características
Medición multicanal: con 8 canales independientes de medición de potencia óptica, puede controlar múltiples señales ópticas al mismo tiempo, mejorando la eficiencia del trabajo.
Medición de alta precisión: Advanced photoelectric conversion technology and signal processing algorithm are used to achieve high-precision optical power measurement to meet the test needs of various optical fiber communication systems.
pantalla grande: equipada con una pantalla clara y fácil de leer, puede mostrar información clave como el valor de potencia óptica y la longitud de onda de cada canal en tiempo real,que es conveniente para los usuarios para observar y registrar.
Amplio rango de longitud de onda: admite una variedad de longitudes de onda de medición de potencia óptica, como 1260nm, 1310nm, 1490nm, 1550nm, etc.adecuado para diferentes requisitos de ensayo de sistemas de comunicación de fibra óptica.
Almacenamiento y comunicación de datos: con la función de almacenamiento de datos, los resultados de las mediciones pueden guardarse para su posterior análisis.admite interfaces de comunicación como RS232 y USB para facilitar el intercambio de datos y el control remoto con computadoras u otros dispositivos.
Especificación técnica
| Modelo # |
- ¿ Qué?8201 |
- ¿ Qué?8202 |
- ¿ Qué?8204 |
- ¿ Qué?820X.H. |
| Número de canales |
1 |
2 |
4 |
X. |
| Rango de potencia |
+10 ~ -65 dBm |
+25 ~ -50 dBm |
| Rango de longitud de onda |
850 ~ 1700 nm |
| longitud de onda de calibración |
Se aplican las siguientes medidas: |
| Tipo de fibra de aplicación |
SM y MM estándar hasta 62,5 um de tamaño de núcleo |
|
En absoluto
Incertidumbre (precisión) en las condiciones de referencia
|
± 4% (1200 nm ~ 1610 nm) |
|
Relativo
Incertidumbre (precisión) en las condiciones de referencia
|
< 0,02 dB Típico |
| Linealidad (potencia) |
Se aplicarán las siguientes medidas: |
| Pérdida de retorno |
> 40 dB |
| Temperatura de funcionamiento |
Clasificación de las emisiones de CO2 |
| Temperatura de almacenamiento |
-30 °C +80 °C |
| Período de recalibración |
2 años |
| Las dimensiones |
245 mm O, 105 mm H, 320 mm D |
| Peso |
2.0 kg
|
Escenario de aplicación
El medidor de potencia óptica de 8 canales con pantalla de visualización se utiliza ampliamente en la investigación y desarrollo, producción, mantenimiento y pruebas del sistema de comunicación de fibra óptica.Los escenarios de aplicación específicos incluyen, entre otros::
Prueba del sistema de comunicación de fibra óptica:Se utiliza para probar parámetros clave como la pérdida de potencia óptica y la calidad de la señal óptica del sistema de comunicación de fibra óptica para garantizar el funcionamiento normal del sistema.
Prueba de rendimiento de los dispositivos ópticos: se utiliza para probar los indicadores de rendimiento de los dispositivos ópticos, tales como amplificadores ópticos, atenuadores ópticos, interruptores ópticos, etc.proporcionar apoyo de datos para el desarrollo y la producción de dispositivos.
Mantenimiento de la red de fibra óptica: Se utiliza para el mantenimiento rutinario de las redes de fibra óptica, el monitoreo de los cambios de potencia de las señales ópticas y la detección y resolución de problemas oportunos.
