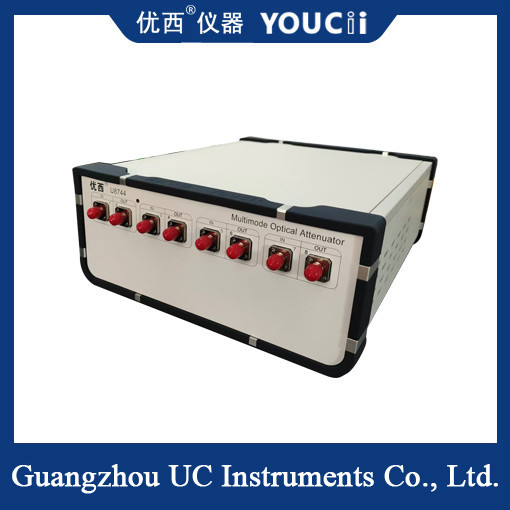

Los atenuadores ópticos multimodo de cuatro canales controlados ópticamente pueden ser en cascada
El atenuador óptico multimodo de cuatro canales integra cuatro canales de atenuación óptica independientes en uno, cada canal puede controlar con precisión la intensidad de la señal óptica. Este diseño no solo ahorra en gran medida espacio de equipo, sino que también mejora significativamente el rendimiento de los datos de prueba y la velocidad de prueba, cumpliendo con los requisitos de prueba de sistemas de comunicación de fibra óptica complejos. Al mismo tiempo, es compatible con fibra multimodo y es adecuado para una variedad de tipos de fibra, como 62.5/125um y 50/125um, con mayor flexibilidad y aplicabilidad.
El atenuador óptico multimodo de cuatro canales integra cuatro canales de atenuación óptica independientes en uno, cada canal puede controlar con precisión la intensidad de la señal óptica. Este diseño no solo ahorra en gran medida espacio de equipo, sino que también mejora significativamente el rendimiento de los datos de prueba y la velocidad de prueba, cumpliendo con los requisitos de prueba de sistemas de comunicación de fibra óptica complejos. Al mismo tiempo, es compatible con fibra multimodo y es adecuado para una variedad de tipos de fibra, como 62.5/125um y 50/125um, con mayor flexibilidad y aplicabilidad.
Especificación
| Modelos |
U8744/U8748 (multimodo) |
| Rango de atenuación |
0 ~ 35 dB |
| Longitud de onda de calibración/rango de longitud de onda de funcionamiento (se pueden seleccionar hasta 12 combinaciones de longitud de onda) |
850/908 nm
|
| Pérdida de inserción |
≤ 1.8 dB |
| Tipo de fibra |
50/125um, 62.5/125um auto-adaptación |
| Tipo de conector |
Conector FC/UPC |
| Precisión de atenuación |
≤±0.20dB (0 ~ 20 dB) |
| Repetibilidad |
≤±0.05 dB |
| Tiempo de ajuste de potencia promedio |
2 ~1000 ms |
| Tiempo de estabilidad de seguimiento del control de potencia |
200ms |
| Velocidad de control de atenuación |
0.1~ 35 dB/s |
| Pérdida de retorno |
＞25 dB |
| Potencia máxima de entrada |
+17dBm |
| Ciclo de calibración |
2 años |
| Temperatura de funcionamiento |
0 ~ +40℃ |
| Temperatura de almacenamiento |
-30 ~ +80℃ |
| Fuente de alimentación |
100~240 V |
| Tamaño del producto |
245 mm de ancho, 105 mm de alto, 320 mm de profundidad |
Campo de aplicación
Prueba del sistema de comunicación de fibra óptica: En el proceso de construcción del sistema de comunicación de fibra óptica, se pueden utilizar atenuadores ópticos controlados ópticamente multimodo de cuatro canales para probar las características de atenuación de diferentes rutas de transmisión de fibra óptica para garantizar la estabilidad y fiabilidad del rendimiento del sistema. Al ajustar con precisión la atenuación de la señal óptica en cada canal, se puede simular la transmisión de la señal óptica en diferentes condiciones de transmisión, lo que proporciona un fuerte apoyo para la optimización del sistema.
Desarrollo de dispositivos de fibra óptica: En el proceso de desarrollo de dispositivos de fibra óptica, el atenuador óptico multimodo de cuatro canales es una herramienta de prueba importante, que se puede utilizar para evaluar el rendimiento de atenuación del dispositivo, la eficiencia de transmisión y otros indicadores clave. Su diseño multicanal permite a los investigadores probar múltiples dispositivos simultáneamente, mejorando en gran medida la eficiencia de la investigación y el desarrollo.
Experimento de enseñanza de comunicación óptica: En el experimento de enseñanza de comunicación óptica, el atenuador óptico controlado ópticamente multimodo de cuatro canales proporciona una plataforma para que los estudiantes comprendan profundamente el principio y la tecnología de la comunicación óptica. A través de la operación práctica y la verificación experimental, los estudiantes pueden comprender de manera más intuitiva el mecanismo de atenuación de las señales ópticas, los principios de regulación y la composición y el modo de funcionamiento de los sistemas de comunicación de fibra óptica.
Aplicaciones en otros campos: Además de los campos anteriores, el atenuador óptico controlado ópticamente multimodo de cuatro canales también se puede utilizar en comunicación inalámbrica, pruebas y mediciones y otros campos. Su capacidad de control preciso y su amplia gama de aplicaciones hacen que desempeñe un papel importante en diferentes campos de aplicación.
