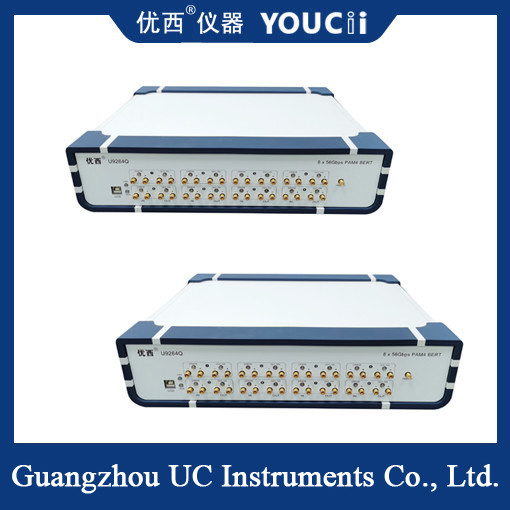

Equipo de ensayo de módulos de transceptores ópticos de alta velocidad 400G PM4 BERT
Características del producto
Cambiador de tipo de código:
Los detectores de errores ordinarios sólo pueden producir un patrón de código único,mientras que el detector de errores PAM4 400G puede cambiar los patrones de código NRZ (código de no retorno a cero) y PAM4 (modulación de amplitud de pulso de cuatro niveles) sin ningún accesorio periférico.
La señal PAM4 es una modulación de amplitud de pulso de 4 niveles, puede mostrar más información lógica de bits que las señales digitales tradicionales, adecuadas para sistemas de comunicación óptica de alta velocidad.
Capacidad de ensayo a alta velocidad:
Apoya la tasa de PAM4 de 24.33GBaud a 30GBaud, cumple con los requisitos de prueba del módulo de transceptor óptico de alta velocidad 400G.
También admite funciones avanzadas como la codificación de grises y la corrección de errores (FEC) para garantizar la exhaustividad y precisión de la prueba.
La versatilidad:
Tanto el disparador interno como el externo, el ajuste de la amplitud de salida, el ajuste proporcional del nivel de señal de transmisión PAM4 y otras funciones,para el módulo de transceptor óptico de alta velocidad, la prueba de producción automática proporciona una garantía efectiva.
La tasa de error de bits puede leerse por el recuento de errores de bits internos, o los datos recibidos pueden ser enviados al módulo de detección de errores del analizador de errores para la determinación de la tasa de error de bits.
Pruebas estandarizadas
Cumplir con los requisitos de ensayo de IEEE 802.3bs 400G y OIF-CEI-56G/28G y otras normas internacionales para garantizar la compatibilidad y fiabilidad de los resultados de los ensayos.
Parámetro técnico
| - No, no es así. |
Argumento |
En el caso de las |
Modelo |
Se trata de: |
Unidad |
| 1 |
Modo de codificación de la señal |
Se aplican las reglas siguientes: |
|
| 2 |
Tasa de datos |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Modelo de código |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B. El uso de la tecnología de la información de los usuarios de las redes sociales y de las redes sociales es una de las principales ventajas de la tecnología de la información. |
|
| 4 |
Tiempo de subida-baja ((20% a 80%) |
|
14 |
35 |
pS |
| 5 |
Inversión del patrón |
La señal en el extremo receptor se invierte automáticamente |
|
| 6 |
Amplitud de salida de la señal (unilateral) |
200 |
800 |
1000 |
MV |
| 7 |
25G Jitter de salida de datos (RMS) |
|
500 |
700 |
Fs |
| 8 |
Interfaz de entrada/salida de datos |
Diferencial, acoplamiento CA, impedancia de 50 ohmios, SMA femenina de 2.92 mm |
|
| 9 |
Salida del reloj |
0.2 |
6.64 |
13.28 |
En GHz |
| 10 |
Sensibilidad de entrada de señal de datos (unilateral) |
|
50 |
|
MVpp |
| 11 |
Los datos de salida de la intersección del mapa del ojo NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Altura de los ojos (por altura de los ojos) |
80 |
110 |
200 |
MV |
| 13 |
Linealidad del mapa del ojo PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura de funcionamiento |
10 |
25 |
50 |
°C |
Escenario de aplicación
Pruebas de componentes optoelectrónicos: adecuadas para módulos de transceptores ópticos de alta velocidad de 200G y 400G y pruebas de componentes optoelectrónicos.
Investigación científica y de laboratorio:Se utiliza en laboratorios de comunicación óptica e instituciones de investigación científica para estudiar y verificar el rendimiento y la fiabilidad de la tecnología de comunicación óptica de alta velocidad.
Fabricantes de módulos ópticos: los fabricantes nacionales de módulos ópticos dependen de operaciones manuales durante la puesta en marcha de módulos ópticos.
Sin embargo, la puesta en marcha manual es ineficiente y costosa, por lo que algunos fabricantes consideran el desarrollo de software de prueba automatizado para realizar la puesta en marcha automática de módulos ópticos, calibración,y informe de exportación.
El medidor de errores 400G PAM4 cumple este requisito con la comunicación de instrucciones de comando estándar de instrumentos programables (SCPI).
