Modus de codificación de la señal del probador de errores de alto rendimiento 400G PAM4:NRZ/PAM4

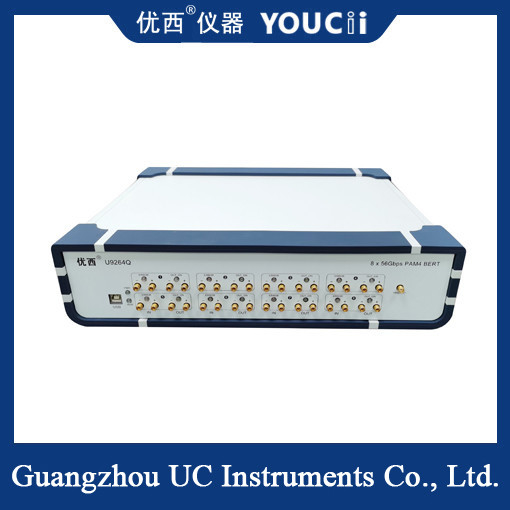

El probador de errores de bits 400G PAM4 es un probador de errores de bits de alto rendimiento para pruebas de módulos de transceptores ópticos de alta velocidad 400G.
Características de rendimiento:
1, modo de codificación de señal: NRZ y PAM4, puede cambiar automáticamente entre las señales NRZ y PAM4 libremente.
2, salida síncrona de ocho canales, utilizada para probar productos 6.144G, 10G, 40G, 100G, 200G y 400G, la prueba de error puede ser independiente o prueba síncrona de ocho vías.
3Apoya la detección continua de errores y la monitorización de errores de sincronización, soporta la función FEC de hardware KP4/KR4.
4, el porcentaje de apoyo de NRZ: 6.144, 10.3125- ¿Qué quieres decir?78125- ¿Por qué no?5625, 28,05 Gpbs.
5, Tasa de apoyo del PAM: 14.0625- ¿Por qué no?5625, 28.9 GBd.
6, Tipo de código de soporte NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, Definido por el usuario.
7, Tipo de código de soporte de PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, Definido por el usuario.
8, la frecuencia de reloj de la división de frecuencia 4 predeterminada, soporte un cuarto, 1/8, 1/16, 1/32, 1, 64, 1 / frecuencia que 128 puntos.
9. Modo de comunicación: USB a HID. No hay necesidad de conducir, comunicarse con el dispositivo a través del software de ordenador superior del PC, establecer el medidor de error de bits y probar la tasa de error de bits.
Parámetro técnico
| - No, no es así. |
Argumento |
En el caso de las |
Modelo |
Se trata de: |
Unidad |
| 1 |
Modo de codificación de la señal |
Se aplican las reglas siguientes: |
|
| 2 |
Tasa de datos |
6.144 |
6.144,10.3125,20,25,25.78125,26.5625,28.05 |
28.05 |
Gbit/s |
| 3 |
Modelo de código |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16, PRBS23, PRBS31, USER PRBS13Q, SSPRQ, JP03A, JP03B. El uso de la tecnología de la información de los usuarios de las redes sociales y de las redes sociales es una de las principales ventajas de la tecnología de la información. |
|
| 4 |
Tiempo de subida-baja ((20% a 80%) |
|
14 |
35 |
pS |
| 5 |
Inversión del patrón |
La señal en el extremo receptor se invierte automáticamente |
|
| 6 |
Amplitud de salida de la señal (unilateral) |
200 |
800 |
1000 |
MV |
| 7 |
25G Jitter de salida de datos (RMS) |
|
500 |
700 |
Fs |
| 8 |
Interfaz de entrada/salida de datos |
Diferencial, acoplamiento CA, impedancia de 50 ohmios, SMA femenina de 2.92 mm |
|
| 9 |
Salida del reloj |
0.2 |
6.64 |
13.28 |
En GHz |
| 10 |
Sensibilidad de entrada de señal de datos (unilateral) |
|
50 |
|
MVpp |
| 11 |
Los datos de salida de la intersección del mapa del ojo NRZ |
49 |
50 |
52 |
% |
| 12 |
PAM4 Altura de los ojos (por altura de los ojos) |
80 |
110 |
200 |
MV |
| 13 |
Linealidad del mapa del ojo PAM |
0.95 |
0.98 |
1 |
|
| 14 |
Temperatura de funcionamiento |
10 |
25 |
50 |
°C |
Medidor de errores medición del mapa ocular eléctrico
