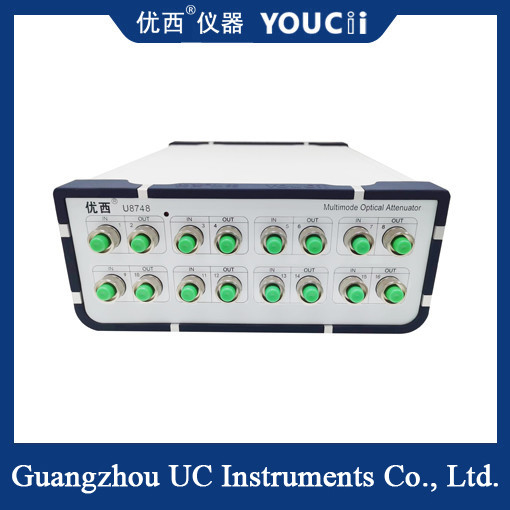

El atenuador óptico multimodo de 8 canales controlado ópticamente 850nm
El atenuador óptico multimodo de 8 canales se utiliza ampliamente en el campo de la comunicación óptica.control preciso de la señal óptica y alta fiabilidad.
El atenuador óptico controlado ópticamente de 8 canales y múltiples modos integra ocho canales de atenuador óptico independientes.con una capacidad de transmisión de más de 1 kHz,Este diseño no sólo mejora la eficiencia de la prueba, sino que también reduce el costo del equipo y satisface los requisitos de prueba de un sistema de comunicación de fibra óptica complejo.
Características del producto
Soporte multicanal y multimodo: el dispositivo proporciona ocho canales, cada canal admite fibra multimodo, que puede manejar simultáneamente la atenuación de múltiples señales ópticas,mejora de la eficiencia de los ensayos.
Control preciso: se utiliza un motor paso a paso de precisión o tecnología MEMS para lograr un control preciso de la intensidad de la señal óptica.Los usuarios pueden ajustar fácilmente la atenuación de la señal óptica de cada canal según las necesidades reales.
Alta fiabilidad: el equipo suele tener un diseño completamente sellado para evitar la influencia del entorno externo en los componentes ópticos internos y garantizar un funcionamiento estable a largo plazo.Al mismo tiempo, el medidor de potencia óptico de alta precisión incorporado garantiza la estabilidad y precisión del control de la potencia.
Estabilidad rápida: el tiempo de estabilidad del control de potencia óptica es rápido, por ejemplo, el tiempo de estabilidad de algunos modelos puede alcanzar 100 milisegundos o menos, lo que mejora enormemente la eficiencia de la prueba.
Fácil de operar: el dispositivo está generalmente equipado con una interfaz gráfica de usuario intuitiva, los datos multicanal se ven simultáneamente y el estado de prueba es claro a simple vista.También admite una variedad de interfaces de comunicación, como RS232, USB, RJ45, etc., que es fácil de conectar con computadoras u otros dispositivos.
Especificación
| Modelos |
Se aplicará el procedimiento de selección de los productos. |
| Rango de atenuación |
0 ~ 35 dB |
| Duración de onda de calibración/rango de longitud de onda de funcionamiento (se pueden seleccionar hasta 12 combinaciones de longitud de onda) |
850/908 nm
|
| Pérdida de inserción |
≤ 1,8 dB |
| Tipo de fibra |
50/125um, 62.5/125um autoadaptación |
| Tipo de conector |
Conector FC/UPC |
| Precisión de atenuación |
Se aplicarán las siguientes medidas: |
| Repetibilidad |
≤ ± 0,05 dB |
| Tiempo medio de ajuste de potencia |
2 ~ 1000 ms |
| Tiempo de estabilidad de seguimiento del control de potencia |
200 ms |
| Velocidad de control de atenuación |
0.1 ~ 35 dB/s |
| Pérdida de rendimiento |
> 25 dB |
| Potencia máxima de entrada |
+17 dBm |
| Ciclo de calibración |
2 años |
| Temperatura de funcionamiento |
0 ~ +40°C |
| Temperatura de almacenamiento |
-30 ~ +80 °C |
| Fuente de alimentación |
100 ~ 240 V |
| Tamaño del producto |
245 mm W, 105 mm H, 320 mm D |
Área de aplicación
Pruebas de sistemas de comunicación de fibra óptica: durante la construcción, el mantenimiento y la optimización de sistemas de comunicación de fibra óptica, 8-channel multi-mode opto-controlled optical attenuators can be used to test the attenuation characteristics of different optical fiber transmission paths to ensure the stability and reliability of system performance.
Desarrollo de dispositivos de fibra óptica: En el desarrollo y producción de dispositivos de fibra óptica (como módulos de transceptores ópticos, amplificadores ópticos, etc.),el equipo puede utilizarse para evaluar las características de pérdida del dispositivo;, comprobar el rendimiento de transmisión del dispositivo, etc.
Experimento de enseñanza de la comunicación óptica: en el experimento de enseñanza de la comunicación óptica, mediante operación práctica y verificación experimental,Los estudiantes pueden tener una comprensión más profunda del principio y la tecnología de la comunicación óptica, y cultivar la capacidad práctica y el espíritu innovador.
