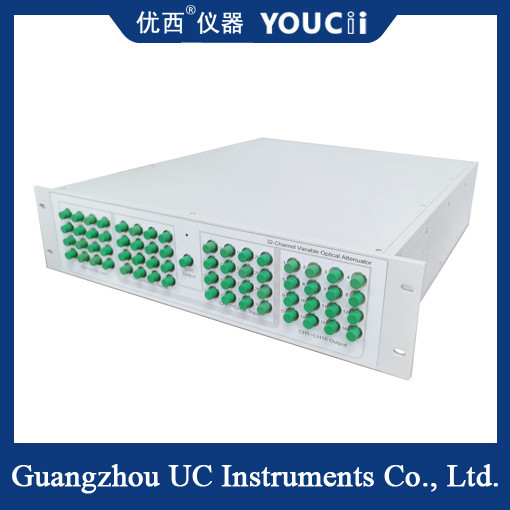

Atenuador óptico de modo único multicanal con rango de atenuación de 0 a 40 dB
El atenuador óptico multicanal de un solo modo de 0 a 40 dB es un importante instrumento de comunicación óptica.que tiene múltiples canales y puede lograr una atenuación precisa de las señales ópticas en el rango de 0 a 40 dBAquí hay una descripción detallada del producto:
Características del producto
Diseño multicanal: admite atenuación de señal óptica multicanal, el número de canales se puede personalizar según las necesidades del cliente, hasta 32 canales.
Soporte de fibra de modo único: Diseñado para fibra de modo único, es adecuado para señales ópticas con longitudes de onda de 1260-1650nm (incluidos los 1310nm y 1550nm comúnmente utilizados).
Rango y precisión de atenuación: el rango de atenuación puede alcanzar los 0-40 dB, el paso de atenuación suele ser de 0,1 dB y la estabilidad de atenuación es de ±0,04 dB,garantizar una regulación óptica de alta precisión de la señal.
Indicadores de alto rendimiento: con baja pérdida de inserción, alta pérdida de retorno (generalmente superior a 55 dB), alta estabilidad y equilibrio de potencia óptica, etc.para garantizar la calidad y la eficiencia de la transmisión de señales ópticas.
Personalización flexible: el tipo de conector y la longitud de la cola se pueden personalizar de acuerdo con los requisitos del cliente para satisfacer los requisitos de diferentes escenarios de aplicación.
Especificación
| Modelo # |
U83132 |
| Rango del atenuador |
0 a 40 dB |
| longitud de onda de calibración |
1550 nm |
| Pérdida de inserción |
≤ 1,5 dB |
| Tipo de fibra |
9/125 um en modo único |
| Tipo de conector |
Conector FC/UPC |
| Precisión de atenuación |
Se aplicarán las siguientes medidas:
Se aplicarán las siguientes medidas:
|
| Repetibilidad |
≤ ± 0,02 dB |
| Tiempo medio de las partículas del monitor |
1 a 1000 ms |
| Tiempo de liquidación |
100 ms |
| Velocidad de transición de atenuación |
0.1 ~ 50 dB/s |
| Pérdida de retorno |
> 45 dB |
| Potencia máxima de entrada segura |
+20 dBm |
| Interfaz de comunicación |
RS232, USB, RJ45 Control por PC |
| Período de recalibración |
2 años |
| Temperatura de funcionamiento |
0 ̊ +40°C |
| Temperatura de almacenamiento |
-30 ̊+80°C |
| El poder |
100 ~ 240 V |
| Las dimensiones |
482 mm W, 120 mm H, 500 mm D |
| Peso |
9.0 kg |
Principio de trabajo
El principio de funcionamiento del atenuador óptico multicanal monomodo de 0 a 40 dB se basa principalmente en el mecanismo de atenuación de la señal óptica en el proceso de transmisión,incluida la absorción de luz, tecnología de dispersión, reflexión y atenuación de la luz basada en la dislocación o el desplazamiento de la fibra óptica.la intensidad de la señal óptica se puede ajustar con precisión.
Área de aplicación
Industria de las telecomunicaciones: se utiliza en redes de comunicación de fibra óptica para regular la potencia de las señales de fibra óptica,evitar que la intensidad excesiva de la señal cause daños al sistema de fibra óptica, y proteger el funcionamiento normal del sistema.
Industria de redes: en la transmisión de señales de red, mediante el ajuste de la potencia de la señal, mejorar la estabilidad del equipo de red y la calidad de transmisión.
Industria de radiodifusión televisiva: en la transmisión de señales de radiodifusión, la potencia de la señal se ajusta para proteger el sistema de radiodifusión de interferencias causadas por una intensidad excesiva de la señal.
Industria de la seguridad: en el equipo de seguridad, al ajustar la potencia de la señal, para evitar que el sistema genere ruido debido a señales demasiado fuertes, mejorar la seguridad y la estabilidad del sistema.
