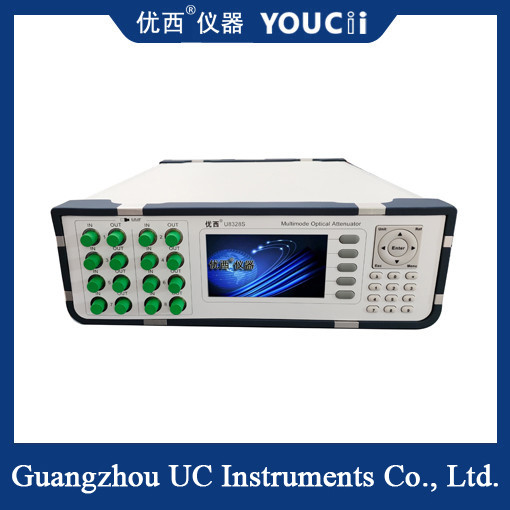

Atenuador óptico multimodo de 8 canales con pantalla para una atenuación precisa
El atenuador óptico multimodo de 8 canales con pantalla es un dispositivo óptico avanzado que combina las funciones de la tecnología de fibra óptica multimodo y los atenuadores ópticos.y proporciona una visualización intuitiva de parámetros e interfaz de operación a través de la pantalla de visualizaciónSe utiliza principalmente en los campos de comunicación óptica, pruebas ópticas y calibración de sistemas ópticos para satisfacer las necesidades de atenuación y monitorización precisas de múltiples canales ópticos.
Principales características
Diseño multicanal:
8 canales: El dispositivo admite 8 canales ópticos independientes, lo que permite el procesamiento simultáneo de múltiples señales ópticas por atenuación.
Fibra multimodo: Usando fibra multimodo como medio de transmisión, es adecuado para una variedad de comunicaciones ópticas y aplicaciones de sistemas ópticos.
Función de visualización
Display visual: equipado con una pantalla de visualización, utilizada para mostrar la atenuación de la luz actual, la longitud de onda, el estado del canal y otros parámetros clave.
Fácil operación: los usuarios pueden establecer y ajustar los parámetros a través de botones en la pantalla de visualización o pantalla táctil para mejorar la eficiencia de la operación.
Atenuación precisa:
Rango ajustable: generalmente tiene un amplio rango de atenuación, como 0 ~ 60 dB, para satisfacer las necesidades de diferentes escenarios de aplicación.
Alta precisión: precisión de atenuación de hasta 0,05 dB o superior, garantizando un control preciso de la señal óptica.
Rendimiento estable:
Alta fiabilidad: El uso de materiales ópticos de alta calidad y procesos de fabricación avanzados para garantizar la estabilidad y fiabilidad del equipo en operación a largo plazo.
Baja pérdida adicional: La pérdida adicional es baja, generalmente inferior a -2,0 dB, lo que reduce el impacto adicional en la señal óptica.
Otras características:
Calibración automática: con función de calibración automática para garantizar la exactitud y la consistencia de la atenuación.
Interfaz de comunicación: generalmente equipada con RS232 y otras interfaces de comunicación, fácil de intercambiar datos con otros equipos y control remoto.
Especificación
| Modelo # |
U8328S |
| Rango del atenuador |
0 ~ 35 dB ((40 dB Tipo) |
| longitud de onda de calibración (opcional) |
850 nm (908/980 nm es elegible) |
| Pérdida de inserción |
≤ 1,8 dB Tipo 1,5 dB |
| Tipo de fibra |
50/125um, 62.5/125um MMF Aceptación propia |
| Tipo de conector |
Conector FC/UPC (FC/APC 可选) |
| Precisión de atenuación |
± 0,10 dB (0 ~ 30 dB) |
| Repetibilidad |
± 0,10 dB |
| Tiempo medio de las partículas del monitor |
Entre 2 y 1000 ms |
| Tiempo de liquidación |
200 ms |
| Velocidad de transición de atenuación |
0.1 ~ 33 dB/s |
| Pérdida de retorno |
> 25 dB |
| Interfaz de comunicación |
RS232, USB, RJ45 Control por ordenador |
| Potencia máxima de entrada segura |
+27 dBm |
| Período de recalibración |
2 años |
| Temperatura de funcionamiento |
0 ̊ +40°C |
| Temperatura de almacenamiento |
-30 ̊+80°C |
| El poder |
100 ~ 240 V |
| Las dimensiones |
245 mm W, 105 mm H, 320 mm D |
| Peso |
5 kilos
|
Escenario de aplicación
Los atenuadores ópticos multimodo de 8 canales con pantallas de visualización se utilizan ampliamente en los siguientes escenarios:
Prueba de comunicación óptica: se utiliza para la prueba de rendimiento y calibración de los sistemas de comunicación óptica para garantizar la calidad de transmisión y la estabilidad de las señales ópticas.
Calibración del sistema óptico: Se utiliza para calibrar y ajustar con precisión las señales ópticas durante la instalación y puesta en marcha del sistema óptico.
Experimentos de investigación: se utilizan en experimentos ópticos y proyectos de investigación para simular las características de transmisión de señales ópticas bajo diferentes condiciones de atenuación óptica.
Cuestiones que requieren atención
Compruebe antes de usar: antes de usar, compruebe si el conector del dispositivo está alineado y estable para garantizar la transmisión precisa de la señal óptica.
Especificaciones de funcionamiento: seguir las instrucciones de funcionamiento del dispositivo para evitar daños o deterioro del rendimiento causados por operaciones incorrectas.
Mantenimiento: Limpiar y mantener el equipo regularmente para garantizar su funcionamiento estable a largo plazo.
