32Gbaud PAM4 CDR soporte para NRZ y PAM4 señales módulo de recuperación de reloj

Módulo de recuperación de reloj PAM4 CDR de 32 Gbaud para señales NRZ y PAM4

Descripción general del producto

    Un dispositivo de recuperación de reloj puede recibir una señal de datos (o reloj) de entrada, bloquearla utilizando un circuito de bucle de fase bloqueada (PLL) y emitir un reloj recuperado. El reloj recuperado se puede utilizar como referencia de tiempo del osciloscopio o BERT. Cuando el osciloscopio de muestreo prueba el diagrama de ojo óptico y la forma de onda, se necesita el reloj de cruce con el mismo origen que la señal medida para activar. El módulo CDR (Recuperación de reloj) se utiliza principalmente para la prueba del mapa de ojo óptico del osciloscopio de muestreo, pero no proporciona un entorno de prueba de reloj de disparo, la aplicación típica es la prueba de equipos de red óptica, porque el dispositivo medido en sí mismo no tiene una salida de reloj de división de frecuencia, en la prueba del mapa de ojo óptico necesita recuperar la señal de reloj para activar el osciloscopio de muestreo.

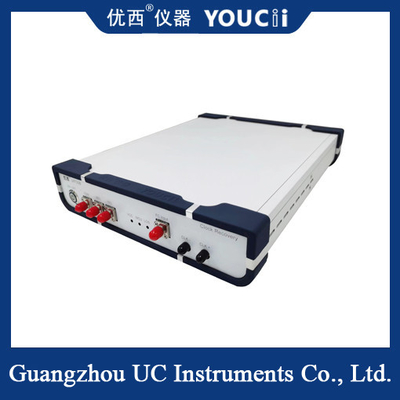

    U9720B CDR con un adaptador de interfaz óptica FC, adecuado para SFP28/56 convencionales, SR, LR y BIDI y otros módulos de acceso de señal óptica, admite señales NRZ y PAM4, la interfaz óptica FC recibe señales ópticas en señales eléctricas, luego el CDR extrae el reloj de la señal y lo emite. La señal de reloj se utiliza principalmente como señal de disparo del osciloscopio.

Parámetros principales del CDR:
1) Rango de recuperación de reloj: 25~ 32 Gbps (GBaud);
2) Admite señales NRZ y PAM4;
3) Rango de longitud de onda: admite modo único 1250~1650 nm;
4) Rango de entrada óptica: +5 ~ -15dBm;
5) Relación de división de frecuencia de salida de reloj: 2/8/32/40;
6) Amplitud del reloj eléctrico de salida: AC Couple/ 200~800mVpp;
7) Relación espectral (se puede seleccionar según el usuario): 10% (CDR) -90% (Salida);
8) Admite la recuperación de reloj de señales ópticas de modo único;
9) Tipo de interfaz óptica: interfaz óptica FC/PC;
10) Tipo de interfaz eléctrica: 2.92mm Hembra de 40GHz;

Especificación
