Datos del producto:
|
Elemento del sensor: | InGaAs | Tipo de la fibra del uso: | Tamaño de base estándar hasta 62,5 del SM y del milímetro um |
---|---|---|---|
Pérdida de rendimiento: | > DB 40 | Interfaz de comunicación: | Se trata de un sistema de seguridad. |
temperatura de funcionamiento: | 0 ~ +40℃ | Peso: | 0.5 kg |
Resaltar: | Métro de potencia óptica de canal único,RS232 Mini medidor de potencia óptica,Mini medidor de potencia óptica |

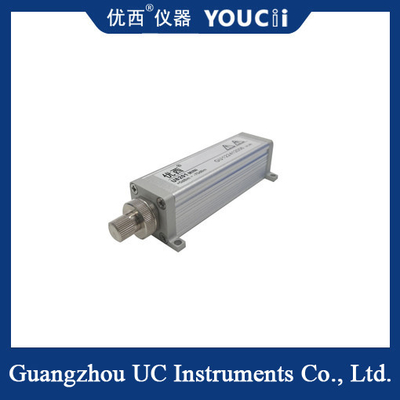

El medidor de potencia óptica mini de canal único tiene un excelente rendimiento y un tamaño pequeño
El módulo de medidor de potencia óptico UC8201MINI puede utilizarse para componentes DWDM de multiplexación por división WD de alta precisión, componentes AWG de rejilla de guía de ondas óptica,componentes de PLC de guía de ondas óptica plana, WSS, OPM, DPSK, amplificadores ópticos EDFA y otras aplicaciones generales de medición de fibra óptica.UC8201MINI tiene las características de una forma compacta, especialmente adecuado para su montaje en sistemas de muestreo de medidores ópticos de potencia multicanal.
Debería.
1Prueba del dispositivo WDM, GFF, AWG, PLC
2. Pérdida de inserción, medición de pérdida de retorno
3. sensor de fibra óptica, prueba de cable de fibra óptica
4Medición de la dispersión del PMD en el modo de polarización y de la pérdida dependiente de la polarización del PDL
5.Fibra óptica, pruebas de laboratorio de I+D de comunicaciones
Peculiaridad
1.Rápido arranque y alta precisión de medición.
2.Amplio rango de medición de potencia dinámica.
Especificación
Modelo | Se aplicará el procedimiento siguiente: |
Elemento del sensor | EnGaAs |
Rango de longitud de onda | 850 ~ 1700 nm |
longitud de onda de calibración | Se aplican las siguientes medidas: |
Rango de potencia (dBm) | +7 ~ -70 dBm |
Período de muestreo de la potencia ((Tasa) |
1 ms ((1KHz) |
Tipo de fibra de aplicación | SM y MM estándar hasta 62,5 um de tamaño de núcleo |
Interfaz de entrada óptica | FC/PC o FC/APC |
Incertidumbre absoluta (precisión) en las condiciones de referencia |
± 4% (1200 nm ~ 1610 nm) |
Incertidumbre relativa (precisión) en las condiciones de referencia |
< 0,02 dB Típico |
Linealidad (potencia) | Se aplicará una presión de presión de hasta 0,05 dB (A). |
Pérdida de retorno | > 40 dB |
Interfaz de comunicación | Se trata de un sistema de seguridad. |
Período de calibración | 2 años |
Temperatura de funcionamiento | 0 ~ +40°C |
Temperatura de almacenamiento | -30 ~ +80 °C |
Las dimensiones | 37 mm O, 25 mm H, 115 mm D |
Peso | 0.5 kg |
Descripción del módulo
En el extremo delantero
