Modulo de recuperación de reloj 32Gbaud PAM4 con un puerto óptico SFP28/56

Módulo de recuperación de reloj PAM4 de 32 Gbaud con puerto óptico SFP28/56

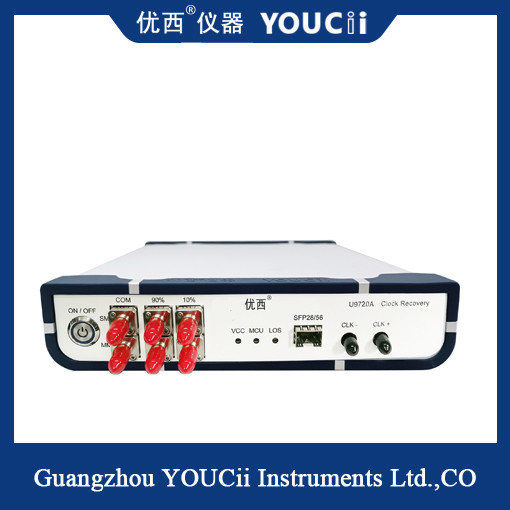

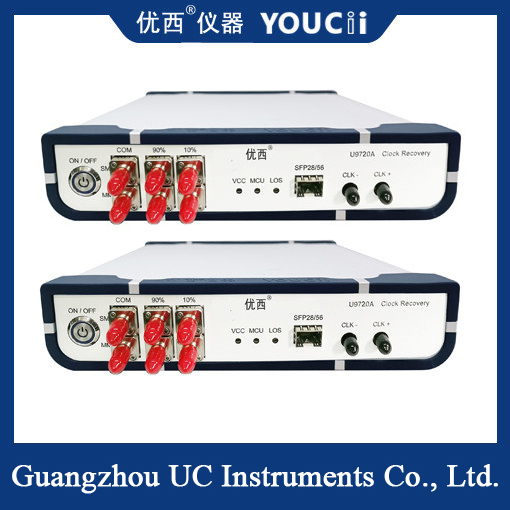

  El CDR (Módulo de Recuperación de Reloj) U9720A se utiliza principalmente para proporcionar una señal de recuperación de reloj en el entorno de prueba sin activar el reloj, con el fin de utilizar el osciloscopio de muestreo para probar el diagrama de ojo óptico del dispositivo. La aplicación típica es la prueba de equipos de red óptica o el producto BOB en aplicaciones PON. Debido a que el propio dispositivo fotométrico no tiene salida de reloj de división de frecuencia, es necesario recuperar la señal de reloj para activar el osciloscopio de muestreo al probar el diagrama de ojo óptico.

  El CDR U9720A tiene un puerto óptico SFP28/56, que es adecuado para SFP28/56 encapsulado convencional SFP28/56, SR, LR, BIDI y otros módulos ópticos. Es compatible con señales NRZ y PAM4. Y solo necesita que el extremo receptor del módulo óptico convierta la señal óptica en señal eléctrica, y luego extraiga y emita el reloj de la señal eléctrica. La señal de reloj se utiliza principalmente para la señal de disparo del osciloscopio.

   El instrumento de recuperación de reloj de 32G es un tipo de equipo de prueba para sistemas de comunicación digital de alta velocidad, que se utiliza para extraer y recuperar la señal de reloj de la señal de entrada. En las comunicaciones digitales de alta velocidad, la estabilidad y precisión de la señal de reloj son cruciales para la correcta transmisión de datos. Debido a que la señal puede verse afectada por el ruido, la distorsión y otros factores en el proceso de transmisión, lo que resulta en la disminución de la calidad de la señal de reloj, es necesario utilizar el instrumento de recuperación de reloj para extraer y recuperar señales de reloj de alta calidad.

SEspecificación
