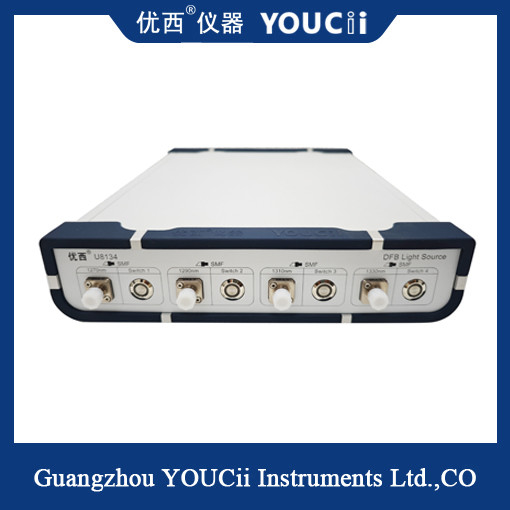

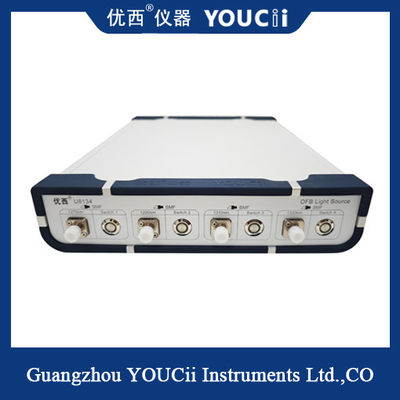

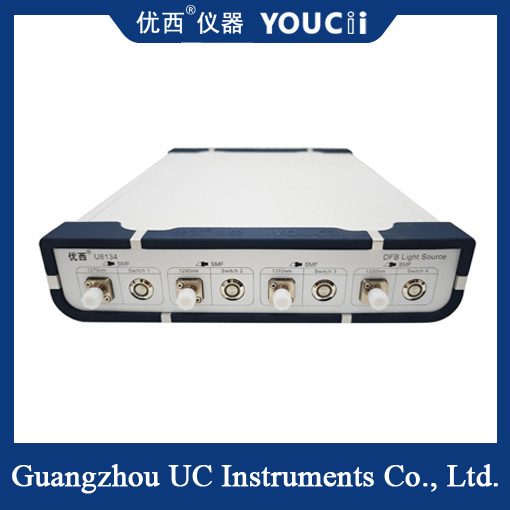

Fuente de luz de punto multicanal personalizable de longitud de onda Fuente de luz láser DFB
Esquema
La fuente de luz láser multicanal U813n puede utilizarse en el dispositivo WDM CWDM, en el dispositivo WDM DWDM de alta precisión, en el dispositivo AWG de la matriz de rejilla de la guía de ondas óptica, en el dispositivo PLC de la guía de ondas óptica planar,amplificador óptico EDFA y otras mediciones y aplicaciones generales de fibra ópticaEspecialmente adecuado para la producción en serie de acopladores y componentes PLC de guía de onda óptica plana.
Punto característico
La fuente de luz láser multicanal U813n tiene las características de alta estabilidad de salida, pequeño tamaño y arranque rápido.El dispositivo de fuente de luz puede proporcionar múltiples canales de señales de salida de fuente de luz de longitud de onda fija. Guangzhou Youxi también puede de acuerdo con las necesidades del cliente, personalizado 850, 980, 1250,1270,... 1610,1625 nm, etc. Cualquier dos o cuatro o más longitudes de onda de la combinación de dispositivos de fuente de luz.
Especificación
| 型号 el númeroModelo # |
- ¿ Qué?8134 |
| Paquete del dispositivo |
Papillon |
| longitud de onda opcional |
Las disposiciones de la presente Directiva se aplicarán a las empresas que: |
| Precisión de la longitud de onda |
± 0,5 nm |
| Potencia de salida |
≥ 8,0 mW |
| Tipo de conector |
FC/APC (Otro adaptador puede ser personalizado) |
| Ancho de banda @ 3 dB |
< 0,1 nm |
| Ancho de banda @ 20 dB |
< 0,5 nm |
|
Potencia de salida Estabilidad en 15 minutos
|
≤ ± 0,005 dB |
|
Estabilidad de la potencia de salida dentro de las 8 horas
|
≤ ± 0,05 dB |
| El SMSR |
> 40 dB |
| Temperatura de funcionamiento |
0 ̊ +40 °C |
| Temperatura de almacenamiento |
-30 °C + 80 °C |
| Las dimensiones |
235 mm O, 55 mm H, 320 mm D |
| Peso |
3.0 kg |
Nota:Modelo de un solo canal: U8121/U8131, modelo de dos canales: U8122/U8132, modelo de cuatro canales: U8124/U8134, etc.
Requisitos de energía
Los instrumentos cumplen con las regulaciones de sobrevolución Clase II. El voltaje de trabajo es 100 ~ 240V voltaje CA, el rango de frecuencia es 48 ~ 66Hz, el voltaje de trabajo es 115V,el consumo máximo de corriente es de 230 mA; Cuando el voltaje de trabajo es de 230 V, el consumo máximo de corriente es de 120 mA.
De conformidad con las normas internacionales de seguridad, el instrumento está equipado con un cable de alimentación de 3 núcleos que cumple la norma nacional.Conectar el cable de alimentación sólo a una toma de corriente con protección de tierra.
Interfaz de salida de fuente de luz
Interfaz de conector de fuente de luz para la salida de señal láser. Seleccione un conector FC/PC o FC/APC y una fibra SMF o MMF de acuerdo con la etiqueta de tipo de fibra indicada en el panel de instrumentos.
La etiqueta de longitud de onda muestra el valor de longitud de onda del canal correspondiente.
