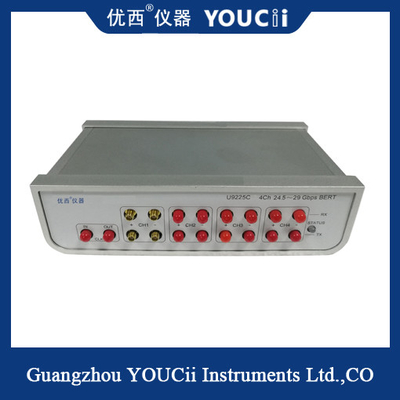

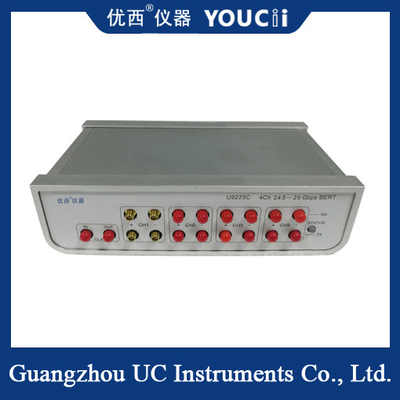

Medición de diferentes dispositivos de velocidad de 4 canales 24.5 ~ 29Gb / S medidor de error de bits sintonizable

El generador de patrones de pulso y el detector de errores de U9225C 4 canales de 24,5 ~ 29,0 Gb/s (100 Gb/s) tienen un alto rendimiento,generador de patrones de pulso de cuatro canales flexible y rentable y detector de errores que puede operar desde 24 horas.5 Gb/s a 29 Gb/s por canal. 4 canales de 29.0 Gb/s hacen que el total de hasta más de 100 Gb/s de capacidad de prueba.También es una solución de prueba de tasa de error de bits independiente que incorpora un sintetizador de reloj de velocidad completa interno.

Su pequeño tamaño le permite colocarse cerca del dispositivo sometido a ensayo (DUT).También se puede colocar más lejos utilizando el controlador TX antes y después de las características de control de énfasis para compensar las pérdidas de cable e interconexiónTambién tiene una función de captura de contorno ocular no destructiva e integrada junto con una capacidad de medición rápida de altura y ancho de los ojos.

Características

 NRZ de cuatro canales PPG y ED
 12,25-14,5 y 24,5-29 Gb/s
 JRMS típico de 1 ps y JPP de 6 ps
 PRBS 2^7, 9, 15, 23, 31
 Monitor de la vista
 Síntesis de reloj interno
 Control de desplazamiento del PPM
 Salida del reloj ajustable
 Entrada del reloj externo
 Nivel de TX de 200 a 1100 mV PPDIFF
Ensayo antes y después del cursor (6 dB)
 Ajuste de puntos transversales (35 a 65%)

Especificación
