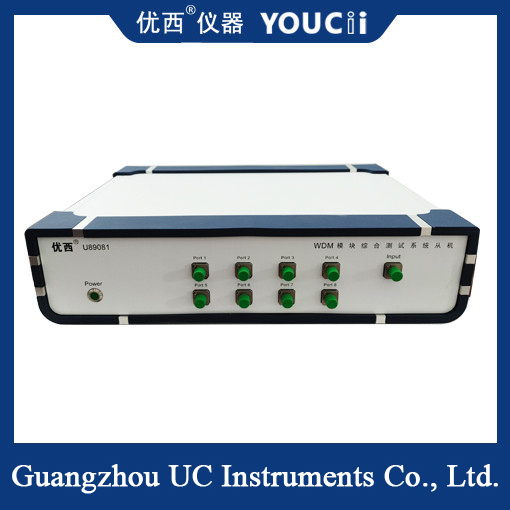

Modulo DWDM Sistema de prueba integrado de escaneo y prueba de puntos

Sistema de prueba integrada de escaneo y punto para módulos DWDM

Descripción general del sistema:

   Este sistema está diseñado para productos multicanal con longitud de onda de trabajo corta, como DWDM, AWG, MWDM, LWDM, etc.El sistema integra el modo de escaneo de la fuente de luz ajustable tradicional + medidor de potencia óptica multicanal con la fuente de luz puntual (ITU) + medidor de potencia óptica, mejorando eficazmente la prueba general del producto Eficiencia, reduciendo los costos de inversión en equipos y los costos laborales.

   Además, el uso de una caja óptica para comprimir el espacio del equipo de la estación, mejora la limpieza de la estación. En el proceso de prueba, el sistema está automatizado y procesado, lo que favorece la formación del personal y la prevención de errores.

Principio de funcionamiento:

   Según el tipo de producto, se seleccionan diferentes bandas de fuente de luz ajustable y fuente de luz ITU, y se establecen las especificaciones de prueba del producto correspondiente. Al operar, el servidor de instrumentación para mediciones puntuales se basa en cada parámetro. La solicitud del cliente utiliza el mecanismo de algoritmo razonablemente para programar los recursos del servidor de manera efectiva, lo que puede realizar el sentido real de escaneo paralelo en tiempo real para el sistema de parámetros de escaneo.

   Después de que se prueban todos los parámetros, el sistema analiza, guarda y determina automáticamente los datos de prueba, y muestra los resultados de la prueba en la interfaz del programa de prueba.

Introducción de funciones:

1. Adecuado para DWDM, AAWG, MWDM, LWDM y otras categorías de productos de módulos multicanal;

2. Parámetros de prueba IL, RL, PDL, CWL@NdB, BW, Ripple y otros parámetros convencionales;

3. Conservar los datos y resultados de la prueba, generar e imprimir informes de envío personalizados;

4. Según los productos medidos, seleccione el hardware del instrumento, defina las especificaciones y los procesos de prueba;

5. Soporte para expandir múltiples estaciones y soporte para pruebas a múltiples temperaturas;

6. El sistema se puede personalizar según las necesidades reales de los clientes.

Principio de prueba:
