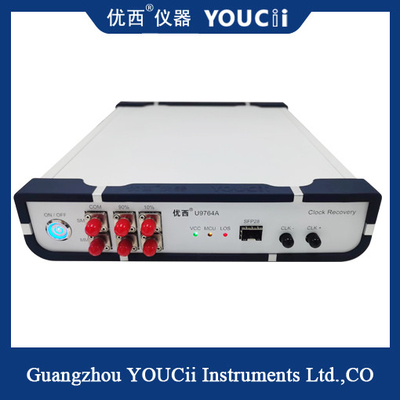

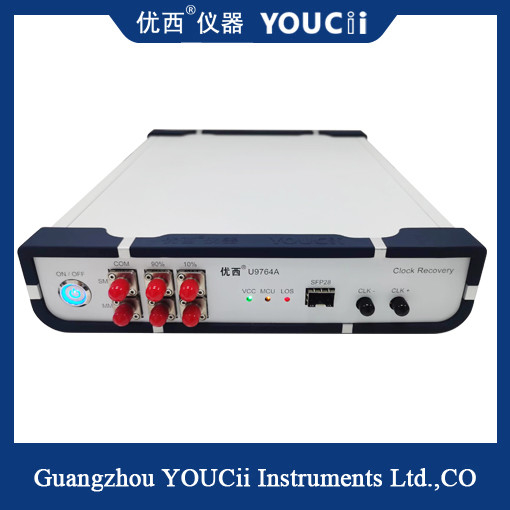

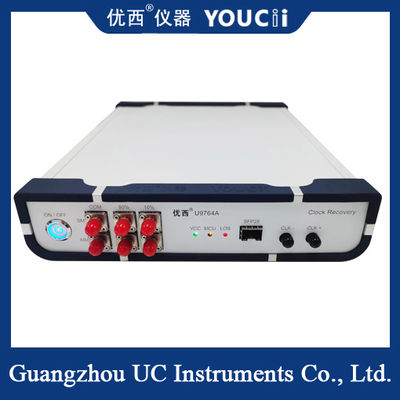

  El CDR (Instrumento de recuperación de reloj) U9764A se utiliza principalmente para proporcionar señales de recuperación de reloj en entornos de prueba donde no se activa ningún reloj, probando así el diagrama de ojo óptico del dispositivo con un osciloscopio de muestreo. Las aplicaciones típicas son las pruebas de dispositivos de red óptica o para productos BOB en aplicaciones PON, ya que el propio dispositivo óptico no tiene una salida de reloj dividida, la señal de reloj debe recuperarse para activar el osciloscopio de muestreo al probar el mapa de ojo óptico.

   El CDR U9764A está equipado con un puerto óptico SFP28, que es adecuado para los módulos ópticos SFP28, SR, LR y BIDI convencionales empaquetados con SFP28. Solo se requiere el extremo receptor del módulo óptico para convertir la señal óptica en una señal eléctrica, y el CDR extraerá el reloj de la señal eléctrica y lo emitirá. La señal de reloj se utiliza principalmente para la señal de disparo del osciloscopio.

¿Qué es un dispositivo de recuperación de reloj?

   Una Unidad de Recuperación de Reloj es un dispositivo utilizado para recuperar señales de reloj en comunicaciones digitales. En la comunicación digital, se necesita una señal de reloj sincronizada entre el emisor y el receptor para garantizar la transmisión correcta de los datos. La función del instrumento de recuperación de reloj es extraer la señal de reloj correcta del flujo de datos recibido.

   El instrumento de recuperación de reloj se utiliza generalmente en la comunicación por fibra óptica, la comunicación por satélite, Ethernet y otros sistemas de comunicación digital de alta velocidad. En estos sistemas, los datos se transmiten en forma digital, y la señal de reloj se utiliza para determinar la velocidad de transmisión y el intervalo de tiempo de los datos. Debido a posibles problemas como la fluctuación del reloj, la deriva del reloj o el ruido de transmisión durante la transmisión, el receptor necesita utilizar un medidor de recuperación de reloj para regenerar una señal de reloj precisa.

   El principio de funcionamiento de un dispositivo de recuperación de reloj se basa generalmente en un bucle de fase bloqueada (PLL) o tecnología relacionada. Basado en la información de reloj en el flujo de datos recibido, ajusta el reloj local para mantenerlo sincronizado con el extremo emisor. Al ajustar constantemente la frecuencia y la fase del reloj local, el dispositivo de recuperación de reloj puede eliminar gradualmente la compensación del reloj, logrando así la recuperación de señales de reloj precisas.

El rendimiento y la funcionalidad del medidor de recuperación de reloj variarán según la aplicación y los requisitos. Algunos dispositivos de recuperación de reloj avanzados pueden tener funciones adaptativas, que se pueden ajustar dinámicamente de acuerdo con las características de la señal transmitida para adaptarse a diferentes entornos de comunicación y velocidades de datos. Además, el medidor de recuperación de reloj puede incluir funciones adicionales como la detección de la tasa de error de bits, el análisis de la fluctuación y las interfaces de salida de reloj para ayudar a analizar y monitorear el rendimiento del sistema de comunicación. En resumen, el instrumento de recuperación de reloj juega un papel vital en el sistema de comunicación digital, puede extraer la señal de reloj precisa del flujo de datos recibido para garantizar la transmisión y sincronización correctas de los datos.
