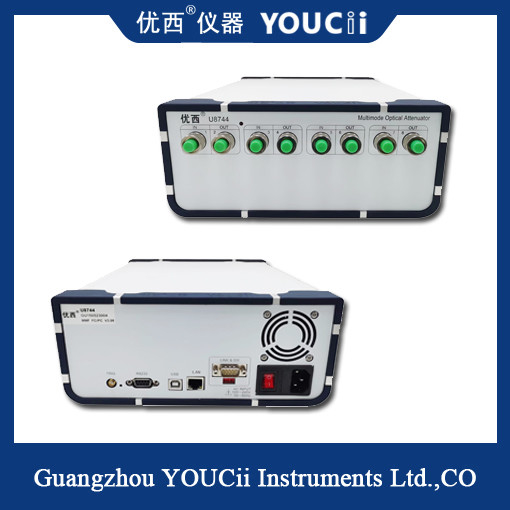

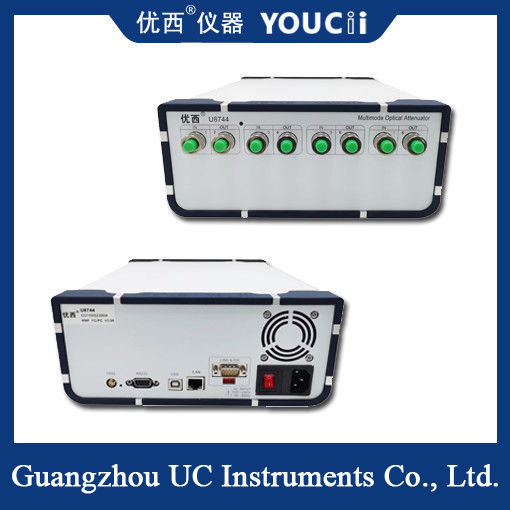

Eficacia alta del atenuador óptico controlado de forma óptica con varios modos de funcionamiento del 8-canal
Uso del producto:
Prueba del módulo óptico activo/del dispositivo óptico:
En la medida de varios canales del error del módulo óptico del transmisor-receptor, se observa la medida paralela de los datos.
En la medida de la sensibilidad del módulo de recepción óptico, proporciona la potencia de entrada óptica del paralelo, rápida y exacta;
el tiempo óptico de la estabilidad de control de poder 200ms, mejora grandemente la eficacia de la prueba.
Prueba de integración de la red de comunicaciones ópticas:
Funciones del funcionamiento de transmisión de la red de la prueba y de la dirección de la red en la integración de la red de comunicaciones ópticas.
Características de producto:
La atenuación óptica y la salida de poder óptica se pueden fijar rápidamente y exactamente, y el tiempo óptico de la estabilidad de control de poder es menos del ms 200.
El atenuador de varios canales se fija al mismo tiempo, y los puertos múltiples se miden simultáneamente, que ahorra mucha hora de la medida;
El metro de poder óptico de alta precisión incorporado asegura la estabilidad y la exactitud de la supervisión del poder;
Operación simple, interfaz gráfica de usuario intuitiva, avance de varios canales de los datos, situación de la prueba de un vistazo.
La estructura tamaño pequeño, compacta, dos 4 dispositivos del canal conectó en cascada, se puede identificar como dispositivo de 8 canales para utilizar.
Especificación
| modelo del 型号 # |
U8748 |
| Gama del atenuador |
DB 0~35 (tipo 40dB) |
| Longitud de onda de la calibración (opción) |
850 nanómetro (otras longitudes de onda son opcionales) |
| Pérdida de inserción |
tipo 1.5dB del DB del ≤ 1,8 |
| Tipo de la fibra |
50/125um, autoadaptación de 62.5/125um MMF |
| Tipo del conector |
Conector de FC/UPC |
| Exactitud de la atenuación |
DB del ± 0,20 (0 ~ DB 20), DB del ± 0,30 (20 ~ DB 35)
DB del ± 0,05 (0 ~ DB 30 con control de poder)
|
| Repetibilidad |
DB ±0.05 |
| Hacer un promedio de la época del monitor P.M. |
ms 2~1000 |
| Tiempo de corrección |
200ms |
| Velocidad de la transición de la atenuación |
0,1 ~ 35 dB/s |
| Pérdida de vuelta |
> DB 25 |
| Interfaz de comunicaciones |
RS232, USB, control RJ45 por la PC |
| Energía de entrada segura máxima |
+17dBm (poder que supervisa la situación) |
| Período de la recalibración |
2 años |
| Temperatura de la operación |
0~ +40℃ |
| Temperatura de almacenamiento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensiones |
245m m W, 105m m H, 320 milímetros D |
| Peso |
5 kilogramos |
Nota: U8741 es monocanal, U8742 es en doble canal, y U8748 es el canal 8.
Principio de atenuador:
Un atenuador es un circuito usado para introducir una atenuación predeterminada dentro de una gama de frecuencia especificada. Es indicado generalmente por el número de decibelios introducidos y el número de ohmios de la impedancia característica. Los atenuadores son ampliamente utilizados en sistemas de TV de cable cumplir los requisitos llanos de puertos múltiples. Por ejemplo entrada del amplificador, control llano de salida, control de la atenuación de la rama. Atenuadores pasivos de los atenuadores y atenuadores activos dos tipos. El atenuador activo se combina con otros elementos termales para formar un atenuador variable, que se utiliza en un amplificador para los circuitos de control automáticos del aumento o de la cuesta. Los atenuadores pasivos tienen atenuadores fijados y atenuadores ajustables.
