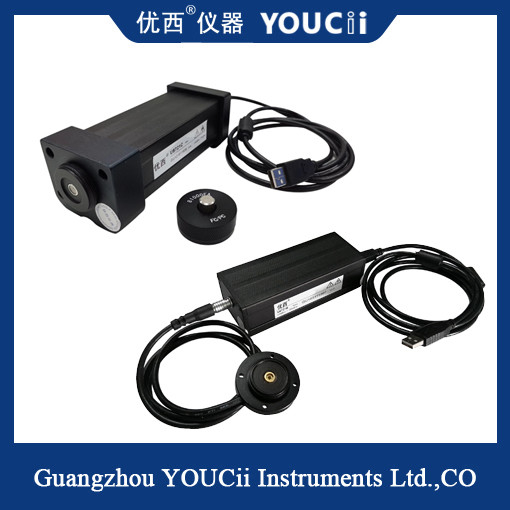

Poder de la eficacia tamaño pequeño y alta de poder de la punta de prueba de metro óptica opcional
El período de muestreo del módulo óptico de alta velocidad del metro de poder U8721 de Guangzhou Youxi puede alcanzarnos llano, y los datos se pueden adquirir y procesar más rápidamente. El módulo del metro de poder adopta el interfaz de comunicaciones del USB, que puede comunicar con PC directamente, los datos de la exhibición y los parámetros del sistema a través de software de la configuración.
El módulo óptico de alta velocidad del metro de poder U8721 se puede utilizar en los componentes del WDM de la alta precisión, componentes ópticos del AWG del arsenal de la reja de la guía de onda, componentes ópticos planares del PLC de la guía de onda, WSS, OPM, DPSK, amplificador óptico EDFA y otros usos ópticos de fibra óptica generales de la medida. Comparado con otros modelos del metro de poder de Guangzhou Youxi, U8721 tiene las características del muestreo de alta velocidad, y pequeña forma, especialmente conveniente para la asamblea en el sistema óptico de varios canales del muestreo del metro de poder.
Apliqúese
▲WDM, GFF, AWG, prueba del dispositivo del PLC
▲Inserte la pérdida, medida de la pérdida de vuelta
▲Sensor de fibra óptica, prueba de fibra óptica del cable
▲Dispersión PMD del modo de la polarización y medida dependiente de la pérdida PDL de la polarización
▲Fibra óptica, prueba de laboratorio del R&D de la comunicación
| Modelo |
U8721A |
U8721B |
U8721C |
U8721D |
U8721H |
| Elemento del sensor |
InGaAs |
| Gama de longitud de onda |
850 ~ 1700 nanómetro |
| Longitud de onda de la calibración |
850 / /1510~1640nm calibración continua 980/1310 |
| Rango de potencia (dBm) |
+ 5 ~ -65 |
+ 5 ~ -70 |
+ 5 ~ -80 |
+ 25 ~ -60 |
|
Período de muestreo del poder (tarifa)
|
100 nosotros (10KHz) |
10 nosotros (100KHz) |
| Tipo de la fibra del uso |
SM y milímetro estándar |
| Interfaz entrado óptico |
Junta desnuda favorable de la fibra o adaptador de FC /LC/SC |
|
Incertidumbre absoluta (exactitud) en la condición de referencia
|
± el 4% (1200 nanómetro ~ 1610 nanómetro) |
|
Incertidumbre relativa (exactitud) en la condición de referencia
|
< 0,02 valores típicos del DB |
| Linearidades (poder) |
≤± 0.06dB (1200 ~ 1610 nanómetro, + 0 ~ -60dBm) |
| Pérdida de vuelta |
> DB 40 |
| Interfaz de comunicaciones |
USB |
+Trig |
+Trig +BNC |
+Trig |
| Período de la calibración |
2 años |
| Temperatura de la operación |
0 ~ +40℃ |
| Temperatura de almacenamiento |
-30 ~ +80℃ |
| Dimensiones |
52m m H, 60 milímetros W, 150 milímetros D |
| Peso |
1,0 kilogramos |
Descripción:
U8721A se utiliza principalmente para la supervisión óptica de alta velocidad del poder.
Externo superficial fotosensible del paladio de U8721B, usado principalmente para la medida de exploración ligera espacial.
La exploración síncrona rápida de U8721C se utiliza principalmente en sistema de medida de la exploración de la longitud de onda de DWDM/AWG.
Exploración síncrona rápida de U8721D con salida analógica de BNC.
El USB a 1B4-core protegió el cable
El puerto de comunicación está conectado con el USB a 1B4-core protegió el cable, y está conectado directamente con la PC para establecer la comunicación.
