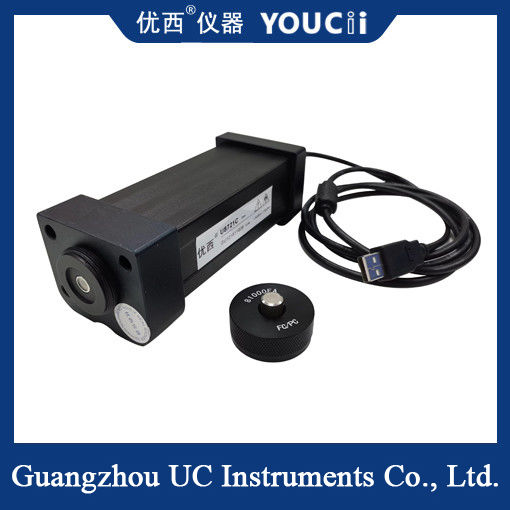

Punta de prueba de metro óptica rápida de poder 850 controlados por ordenador ~ 1700nm
resuma:
El período de muestreo del módulo óptico de alta velocidad del metro de poder U8721 de Guangzhou Youxi puede alcanzarnos llano, y los datos se pueden adquirir y procesar más rápidamente. El módulo del metro de poder adopta el interfaz de comunicaciones del USB, que puede comunicar con PC directamente, los datos de la exhibición y los parámetros del sistema a través de software de la configuración.
El módulo óptico de alta velocidad del metro de poder U8721 se puede utilizar en los componentes del WDM de la alta precisión, componentes ópticos del AWG del arsenal de la reja de la guía de onda, componentes ópticos planares del PLC de la guía de onda, WSS, OPM, DPSK, amplificador óptico EDFA y otros usos ópticos de fibra óptica generales de la medida. Comparado con otros modelos del metro de poder de Guangzhou Youxi, U8721 tiene las características del muestreo de alta velocidad, y pequeña forma, especialmente conveniente para la asamblea en el sistema óptico de varios canales del muestreo del metro de poder.
particularidad:
inicio rápido del y alta exactitud de la medida
gama dinámica ancha de la medida de poder del
una amplia selección de rangos de potencia y de canales
interfaz de comunicaciones del USB, de alta velocidad y conveniente
asequible
Apliqúese:
WDM del , GFF, AWG, prueba del dispositivo del PLC
el inserta la pérdida, medida de la pérdida de vuelta
sensor de fibra óptica del , prueba de fibra óptica del cable
dispersión PMD del modo de la polarización del y medida dependiente de la pérdida PDL de la polarización
fibra óptica del , prueba de laboratorio del R&D de la comunicación
Regulación del producto de U8721C
|
Modelo
|
U8721C |
| Elemento del sensor |
InGaAs |
| Gama de longitud de onda |
850 ~ 1700 nanómetro |
| Longitud de onda de la calibración |
850 / /1510~1640nm calibración continua 980/1310 |
| Rango de potencia (dBm) |
+ 5 ~ -80 |
|
Período de muestreo del poder (tarifa)
|
10 nosotros (100KHz) |
| Tipo de la fibra del uso |
SM y milímetro estándar |
| interfaz entrado óptico |
Junta desnuda favorable de la fibra o adaptador de FC /LC/SC |
|
Incertidumbre absoluta (exactitud) en la condición de referencia
|
± el 4% (1200 nanómetro ~ 1610 nanómetro) |
|
Incertidumbre relativa (exactitud) en la condición de referencia
|
< 0,02 valores típicos del DB |
| Linearidades (poder) |
≤± 0.06dB (1200 ~ 1610 nanómetro, + 0 ~ -60dBm) |
| Pérdida de vuelta |
> DB 40 |
| Interfaz de comunicaciones |
+Trig |
| Período de la calibración |
2 años |
| Temperatura de la operación |
0 ~ +40℃ |
| Temperatura de almacenamiento |
-30 ~ +80℃ |
| Dimensiones |
52m m H, 60 milímetros W, 150 milímetros D |
| Peso |
1,0 kilogramos |
Otros usuarios harán las preguntas siguientes:
¿el vínculo de la fibra 1.What es necesario para la ejecución del metro de la fuente de luz y de poder?
Una fuente de luz y un metro de poder se requieren para realizar la medida más importante de un vínculo fibroóptico, la pérdida de inserción total de ese vínculo. Básicamente, usted compara la cantidad de luz que entra un extremo de la fibra con la cantidad de luz que sale del otro extremo de la fibra.
.
¿2.What está el buen dBm para la fibra?
El dBm positivo significa el poder mayor que 1mw y medios negativos menos que 1mw. Una buena fuente de laser para un vínculo unimodal tendrá una salida de poder de ~ +3 a +6 el dBm - 2-4mw - juntado en la fibra. Un VCSEL para los vínculos con varios modos de funcionamiento debe tener un poder alrededor de 0dBm - 1mw.
