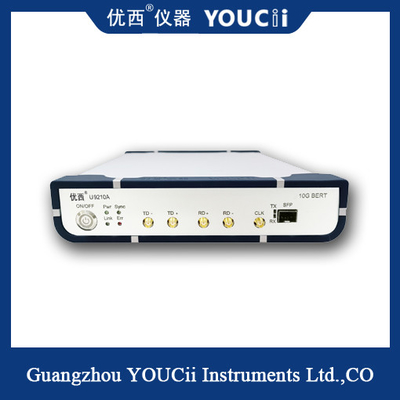

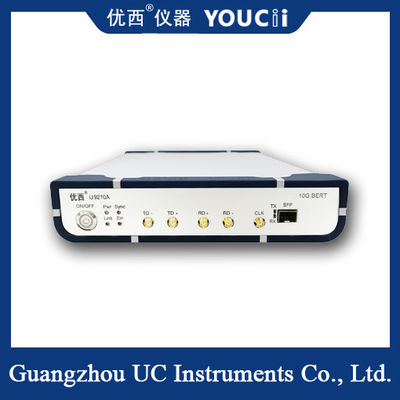

código completo de 10G Rate BERT Support para PRBS7/PRBS9/PRBS15/PRBS23/PRBS31

Carácter del funcionamiento:

   Un canal óptico de SFP y un canal eléctrico, dos canales entrada síncrona y la salida, prueba de código de error pueden ser independientes.

   Ayuda para la detección de error continua de la detección y de la sincronización de error.

   Ayuda de exploración completa a partir del 622M hasta 11.7Gbps;

   Tipo del código de la ayuda: PRBS7/PRBS 9/PRBS 15/PRBS 23/PRBS 31

   Una salida de reloj baja de la inquietud de los canales, el canal óptico y el reloj eléctrico de la parte una del canal, los dos canales registran la sincronización.

   Modo USB OCULTADO o USB-COM de la comunicación.

 Introducción de la función del software

• Tarifa de datos: Determinación de la tarifa de datos actual.
• Modelo de los datos: Determinación entonces de PRBS actual (modelo).
• Modo de Rx: El equipo tiene dos canales, el canal óptico y canal eléctrico, Select recibe la entrada es canal óptico o canal eléctrico al recibir la prueba de sensibilidad, el interfaz de SFP es el canal óptico, RX+ y RX- es canal eléctrico.
• Los datos invierten: La polaridad eléctrica de la señal de entrada del canal puede fijar invertido, eg. RX+ a TX- y a RX- a Tx+.
• Tiempo que bloquea: Ajuste del tiempo de la acumulación para la medida de las AZUFAIFAS de la acumulación.
• Tecla de partida: Comience a fijar los parámetros y a probar las AZUFAIFAS de Instantanceous y las AZUFAIFAS de la acumulación.
• Restaure el botón: Restaure manualmente las AZUFAIFAS acumuladas.
• Caja de la dirección del USB:Enumere automáticamente todas las direcciones de dispositivo USB, seleccionan una dirección del USB y la prensa conecta el botón con conectado el dispositivo actual.
• AZUFAIFAS instantáneas (tasa de error mordida): restaure en los intervalos 200ms.

AZUFAIFAS de Accumulatio (tasa de error mordida): acumule la cuenta de error mordido y el tiempo de pasaje instantáneos, AZUFAIFA de Accumulatio = cuenta de error mordido instantánea (cuenta time*total del pedazo del pasaje).
