Medidor de pérdida de inserción/retorno por fuente de luz externa, salida de fuente de luz única

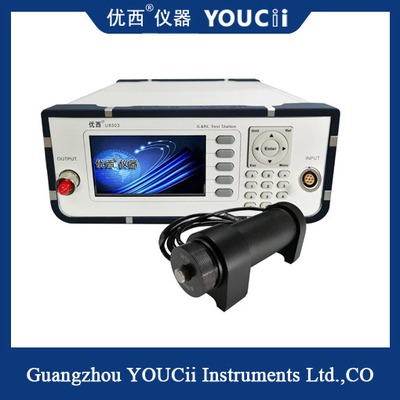

   U8503+U82021El medidor de pérdida de inserción/retorno y el medidor de potencia es un instrumento compacto de visualización directa para la medición conveniente de la pérdida de retorno, la pérdida de inserción y la potencia. Con un solo puerto de salida, el medidor es muy fácil de usar e ideal para los fabricantes de puentes de cable de fibra.

   ElU8503+U82021 es un medidor de pérdida de inserción/retorno por fuente de luz externa. La integración de un conector FC/APC de reflexión posterior ultrabaja en el puerto de salida permite el uso de puentes híbridos para acomodar mediciones con varios tipos de conectores sin comprometer el rango de medición de la pérdida de retorno. Cuando un dispositivo bajo prueba (DUT) está conectado al puente y la salida del DUT está terminada, se mostrará la pérdida de retorno del DUT.

Especificación

¿Qué es la pérdida de retorno?

Cuando una señal de fibra óptica entra o sale de un componente de dispositivo óptico (como un conector de fibra óptica), la discontinuidad y la falta de coincidencia de impedancia resultarán en una reflexión o eco, la potencia de la señal reflejada o devuelta se pierde, es decir, la pérdida de retorno, la pérdida de retorno (RL). La pérdida de inserción es una medición del valor de la señal resultante cuando el enlace óptico encuentra pérdida, mientras que la pérdida de retorno es una medición del valor de pérdida de la señal reflejada cuando el enlace óptico encuentra acceso al componente.

Fórmula de cálculo: RL=-10 lg (P0/P1), P0 indica la potencia óptica reflejada, P1 indica la potencia óptica de entrada.

El valor de la pérdida de retorno se expresa en dB y suele ser negativo, por lo que cuanto mayor sea el valor de la pérdida de retorno, mejor, con especificaciones típicas que van de -15 a -60 dB. Según los estándares de la industria, la pérdida de retorno de los conectores de fibra óptica pulidos Ultra PC debe ser superior a 50 dB, y la pérdida de retorno del pulido oblicuo suele ser superior a 60 dB. El tipo PC debe ser superior a 40 dB. Para las fibras multimodo, el valor RL típico está entre 20 y 40 dB.
