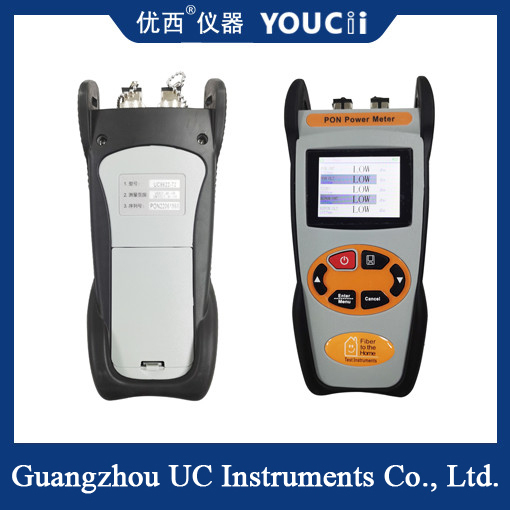

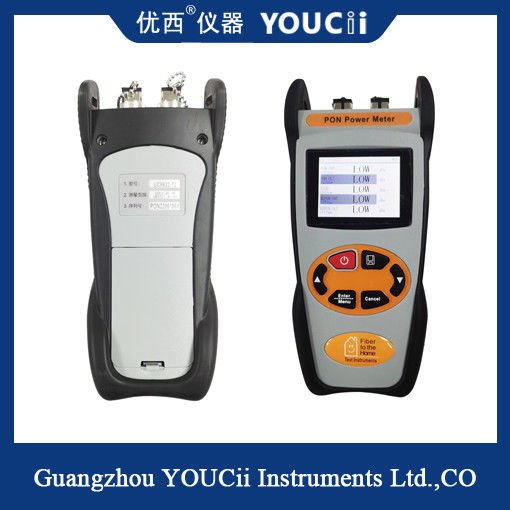

Medidor de potencia óptica portátil para detección de potencia de fibra óptica
Descripción general del producto:
El medidor de potencia óptica portátil multifunción U8621 adopta tecnología avanzada de detección láser de precisión, diseñado y desarrollado para la instalación, aceptación y mantenimiento de redes ópticas. Como un medidor de potencia óptica completo, admite pruebas monomodo/multimodo, pantalla LCD de gran tamaño, diseño a prueba de humedad/golpes, fuente de alimentación dual AC/DC, etc., lo que hace que el producto sea ampliamente utilizado en pruebas de laboratorio y de campo.El diseño simple de los botones de función facilita la realización de pruebas rápidas y de alta precisión.La identificación automática de frecuencia y longitud de onda, la capacidad de almacenamiento de hasta 1000 datos de prueba y la comunicación de datos sencilla y conveniente del software de la computadora superior hacen que la gestión de los datos de prueba sea más conveniente, precisa y confiable.
►Rango de prueba estándar, precisión de prueba precisa
►Almacena 1000 grupos de datos
►Reconocimiento automático de frecuencia y longitud de onda
►Definición REF, puede registrar el valor de potencia inicial
¿Qué es la potencia óptica?
La potencia luminosa es el trabajo realizado por la luz en la unidad de tiempo.Las unidades de potencia óptica se expresan comúnmente en milivatios (mW) y milivatios decibelios (dBm), la relación entre los dos es: 1mW=0dBm, y los milivatios decibelios menores a 1mW son negativos.La potencia óptica es el parámetro más básico y común de la medición de la señal óptica.
Segundo, ¿qué es un medidor de potencia óptica?Función y tipo de medidor de potencia óptica
El medidor de potencia óptica es un instrumento utilizado para medir la potencia óptica absoluta o la pérdida relativa de potencia óptica a través de una sección de fibra óptica.En los sistemas de fibra óptica, la medición de la potencia óptica es la medición más básica, como el multímetro en electrónica;En la medición de fibra óptica, el medidor de potencia óptica se usa comúnmente.Al medir la potencia absoluta del transmisor o la red óptica, un medidor de potencia óptica puede evaluar el rendimiento del dispositivo óptico.Cuando se combina con una fuente de luz estable, un medidor de potencia óptica puede medir las pérdidas de conexión, verificar la continuidad y ayudar a evaluar la calidad de transmisión de un enlace de fibra.
Especificación
|
Rango de longitud de onda(nm)
|
800～1700 |
|
Longitud de onda de calibración(nm)
|
850,1300,1310,1490,1550,1625 |
|
Tipo de sonda
|
InGaAs |
|
Área del detector
|
Ф0.3mm(Ф1.0mm opcional) |
|
Rango de medición de potencia(dBm)
|
Tipo A:+6～-70
|
TipoC:+26～-50 |
|
Incertidumbre inherente(dB)
|
±0.22(5%) |
|
Linealidad(dB)
|
0.03 |
|
Almacenamiento de datos
|
1000 conjuntos (exportación de datos USB)
|
|
Resolución de la pantalla(dB)
|
0.01 |
|
Potencia
|
3 pilas AA y adaptador de corriente
|
|
Duración de la batería(h)
|
200 |
|
Tiempo de apagado automático(min)
|
10 |
|
Temperatura de funcionamiento(℃)
|
-10～+60 |
|
Temperatura de almacenamiento(℃)
|
-25～+70 |
|
Dimensión total(mm)
|
200×90×50 |
|
Peso (g, sin batería)
|
285 |
