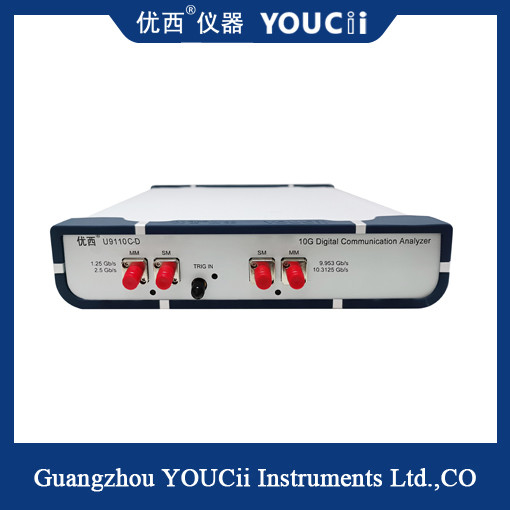

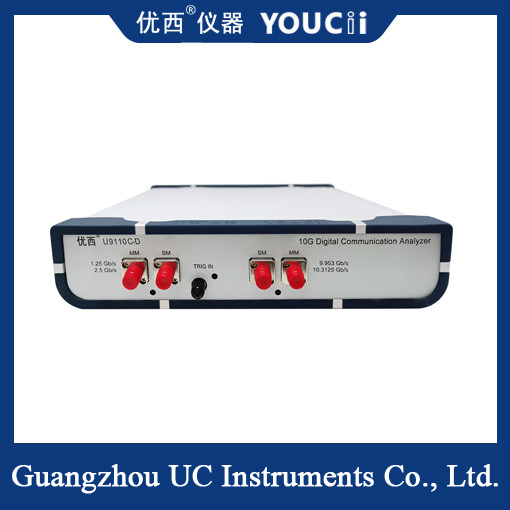

10G Rate Single Mode lleno/osciloscopio óptico con varios modos de funcionamiento

10G Rate Single Mode lleno/osciloscopio óptico con varios modos de funcionamiento
10G Rate Single Mode lleno/osciloscopio óptico con varios modos de funcionamiento

Ampliación de imagen :  10G Rate Single Mode lleno/osciloscopio óptico con varios modos de funcionamiento

Datos del producto:
Lugar de origen: China
Nombre de la marca: YOUCii
Certificación: CU,IOS
Model Number: U9110C-D
Pago y Envío Términos:
Cantidad de orden mínima: 1pcs
Precio: negotiate a price
Detalles de empaquetado: Cartón
Tiempo de entrega: 20 DÍAS DEL TRABAJO
Condiciones de pago: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente: mes de 5 pcs+per
Contacto

10G Rate Single Mode lleno/osciloscopio óptico con varios modos de funcionamiento

descripción
Tarifa estándar: 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps Sistema de medida de Digitaces: La medida óptica del canal de la ayuda 1, restaura la medida opcional 3 veces por segundas
Modo de la adquisición de la señal: Muestreando (normal), sobre, media Ruido del RMS: 0.25mV
Fuente externa del reloj del sistema del disparador: 100mV, 155~2500MHz Atajo del disparador: ±1.5V: 5ms ~100ms adaptante
Resaltar:

osciloscopio óptico del modo multi 10G

,

Osciloscopio óptico del modo multi del solo modo

Osciloscopio Óptico Monomodo/Multimodo de Tasa Completa 10G


El U9110C-D es un osciloscopio óptico monomodo/multimodo de tasa completa 10G, que es la última solución de análisis de comunicación digital lanzada por Uwest Instrument.Proporciona una herramienta de medición ideal para la fabricación de dispositivos de comunicación óptica.

Los resultados de la medición DCA del U9110C-D no son solo datos brutos, sino también histogramas con tiempo y amplitud, pruebas de máscara, pruebas estadísticas, etc.Proporciona un conjunto de configuraciones de prueba de indicadores de comunicación, incluyendo período de intervalo, tiempo de subida, tiempo de caída, porcentaje de cruce, relación de extinción, fluctuación y medición de amplitud.También incluye pruebas SDH/SONET, pruebas de máscara para Gigabit Ethernet y otras pruebas de cumplimiento estándar único.


La siguiente es la descripción principal y las características del oftalmógrafo óptico de tasa completa 10G:

1. Medición de alta velocidad: El instrumento puede soportar la medición de señal óptica de tasa completa de 10 Gbps, incluyendo los protocolos de comunicación comunes de 10 Gigabit Ethernet (10GbE) y otros de alta velocidad.

2. Visualización del diagrama de ojo: El diagrama de ojo óptico utiliza tecnología de muestreo de alta velocidad y procesamiento de datos para capturar y mostrar con precisión el diagrama de ojo de las señales ópticas.El diagrama de ojo muestra la calidad de la transmisión de la señal óptica con una forma de ojo abierto. Los usuarios pueden evaluar la estabilidad y el rendimiento de la transmisión de la señal observando el grado de apertura y la fluctuación del diagrama de ojo.


Especificación

Modelo U9110C-D
Tasa estándar 1.2442/1.25/2.4884/2.5/6.0/9.953/10.3125/10.709/11.3 Gbps
Precisión de medición Margen de máscara (Margen) ±3 %
Características de visualización Resolución de imagen 1024×768 píxeles
Sistema de medición digital Soporta 1 medición de canal óptico, actualización de medición opcional 3 veces por segundo
Modo de adquisición de señal Muestreo (Normal), Envolvente, Promedio
RMSruido 0.25mV
Número de canales de muestreo 4: monomodo/multimodo de baja velocidad 10G, monomodo/multimodo de alta velocidad 10G
Tiempo de conversión del sistema vertical Dependiendo del número de canales de muestreo
Resolución vertical 14 bits
Ruido RMS (máx.) 0.5mV
Sistema horizontal Base de tiempo de observación de zoom in y zoom out de forma de onda 0.5ps/div a 1ms/div
Precisión del intervalo de tiempo (modo de fluctuación) 0.25ps
Sistema de disparo Fuente de reloj externa 100mV,155~2500MHz
Rango de nivel de disparo ±1.0V
Rango de entrada de disparo ±1.5V
Corte de disparo ±1.5V:5ms ~100ms adaptativo
Comunicación, interfaz de gestión de red RJ45；soporte Ethernet 10/100Mbps
Potencia (adaptador de corriente externo) 50Hz,5V,3A,6W
Temperatura ambiente, humedad relativa Operación Temperatura -20 a ~50℃, Humedad 20% a ~80%
Almacenamiento Temperatura-40℃ a +85℃,Humedad5% a 90%
Tamaño Peso 235W×55H×255L (mm),＜2Kg
