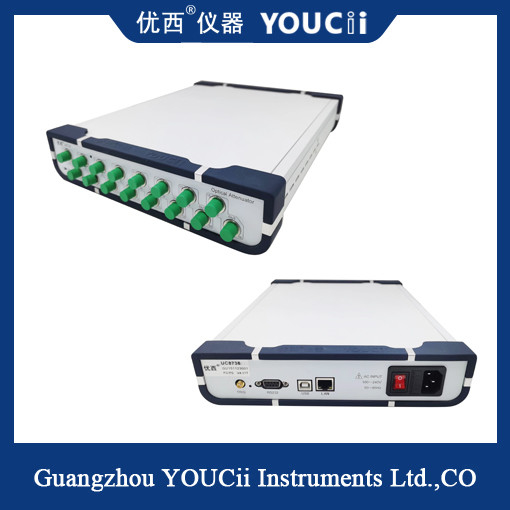

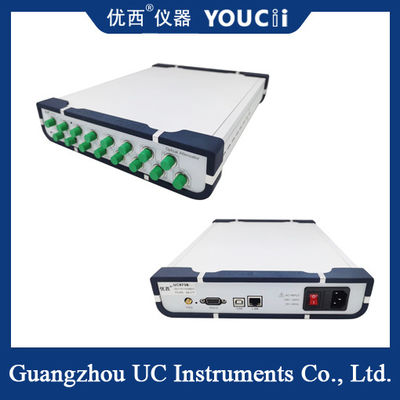

Atenuador Óptico de Control Óptico de 4/8 Canales. Se pueden conectar en cascada múltiples dispositivos
Pruebas de transceptores ópticos
En la medición de errores multicanal del módulo transceptor óptico, se realiza la medición de datos en paralelo;
En la medición de sensibilidad del módulo receptor óptico, se proporciona una entrada de potencia óptica paralela, rápida y precisa;
Tiempo de estabilidad del control de potencia óptica 100 ms, mejora en gran medida la eficiencia de la prueba.
Prueba integrada de red óptica
Al integrar y probar equipos de red para probar el rendimiento de la transmisión de la red y la gestión de la red.
Características
Ajustes rápidos y precisos de la atenuación y la potencia óptica, Tiempo de ajuste: 100 ms
El atenuador multicanal se configura al mismo tiempo y se miden simultáneamente múltiples puertos, lo que ahorra una gran cantidad de tiempo de medición.
El medidor de potencia óptica (OPM) de alta precisión incorporado garantiza la estabilidad y la precisión.
Interfaz gráfica de usuario simple e intuitiva, vista previa de datos multicanal, el estado de la prueba es de un vistazo.
Características del instrumento:
▲La atenuación óptica y la salida de potencia óptica se pueden configurar de forma rápida y precisa. El tiempo de estabilidad del control de potencia óptica es inferior a 200 ms.
▲ El atenuador multicanal se configura al mismo tiempo y se miden múltiples puertos al mismo tiempo, lo que ahorra mucho tiempo de medición.
▲ El medidor de potencia óptica de alta precisión incorporado garantiza la estabilidad y la precisión del monitoreo de potencia.
▲ tamaño pequeño, estructura compacta, operación simple, interfaz gráfica de usuario intuitiva, vista previa de datos multicanal, estado de la prueba de un vistazo.
Especificación
| Modelo # |
U8734 4Ch. |
U8738 8Ch. |
| Rango del atenuador |
0~40 dB |
| Longitud de onda de calibración |
1270 / 1286 / 1290 / 1295 / 1300 / 1305 /
1310 / 1330 / 1510 / 1530 / 1550 / 1570 nm
|
| Pérdida de inserción |
≤1.5 dB |
| Tipo de fibra |
9/125 um modo único |
| Tipo de conector |
Conector FC/UPC |
| Precisión de atenuación |
≤ ± 0.1 dB (0 ~ 25 dB),
≤ ± 0.02 dB por control de potencia
|
| Repetibilidad |
≤ ±0.02 dB |
| Tiempo de promedio del monitor PM |
1~1000ms |
| Tiempo de estabilización |
100ms |
| Velocidad de transición de atenuación |
0.1 ~ 50 dB/s |
| Pérdida de retorno |
> 45 dB |
| Potencia máxima de entrada segura |
+20dBm |
| Interfaz de comunicación |
RS232, USB, RJ45 Control por PC |
| Período de recalibración |
2 años |
| Temperatura de funcionamiento |
0～ +40℃ |
| Temperatura de almacenamiento |
-30～+80℃ |
| Potencia |
100~240 V |
| Dimensiones |
235 mm de ancho, 55 mm de alto, 320 mm de profundidad |
| Peso |
3.0 kg |
