1310/1550 nanómetro de dual - accesorio de la punta de prueba del instrumento de la pérdida de inserción de la longitud de onda

1310/1550 accesorio de la punta de prueba del instrumento de la pérdida de inserción de la Dual-longitud de onda del nanómetro

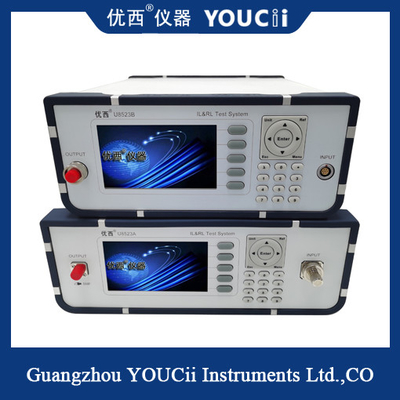

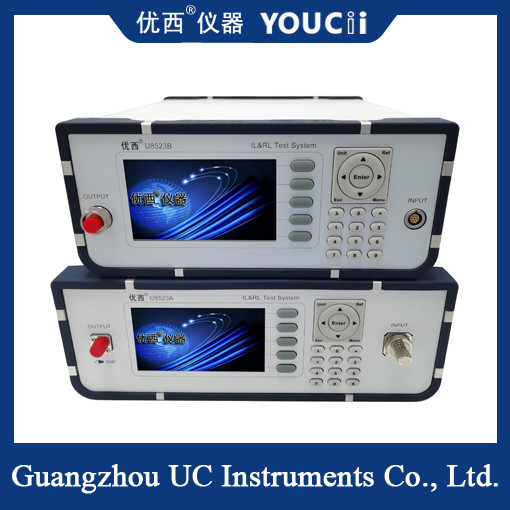

U8523A 1310/1550 reflector de la fuente de luz del nanómetro/metro de poder traseros duales es una mesa, exhibición de la pantalla LCD directamente, solo mercado de la fuente de luz, midiendo detrás pérdida, pérdida de inserción y la medida directa del instrumento óptico del poder. Es conveniente para la medida de los componentes, de los sistemas y de los conectores de la comunicación óptica de la fibra óptica y del cable.

El U8523A tiene en 1310 una fuente de luz construida de la longitud de onda de nm/1550nm y un tablero incorporado de la punta de prueba U88201 en el chasis. Un conector ultrabajo de la reflexión trasera de FC/APC se integra en el puerto de salida, y los puentes híbridos se pueden utilizar para acomodar medidas de los diversos tipos del conector sin afectar a la gama de la medida de la pérdida de vuelta. Cuando el dispositivo bajo prueba (DUT) está conectado con el terminal de salida del puente DUT, la pérdida de vuelta del dispositivo bajo prueba se exhibe.

Especificación

¿Cuál es pérdida de vuelta?

Cuando una señal de fibra óptica incorpora o sale de un componente del dispositivo óptico (tal como un conector de fibra óptica), discontinuidad y la unión mal hecha de la impedancia dará lugar a reflejado o a repetido, reflejado o volvió apagón de la señal, es decir, vuelva la pérdida, pérdida de vuelta (RL). La pérdida de inserción es una medida del valor resultante de la señal cuando el vínculo óptico encuentra pérdida, mientras que la pérdida de vuelta es una medida del valor reflejado de la pérdida de señal cuando el vínculo óptico encuentra el acceso componente.

Fórmula del cálculo: RL=-10 lg (P0/P1), P0 indica el poder óptico reflejado, P1 indica el poder óptico de la entrada.

El valor de la pérdida de vuelta se expresa en el DB y es generalmente negativo, así que cuanto más grande es el valor de la pérdida de vuelta, cuanto el mejor, con las especificaciones típicas extendiéndose de -15 a -60 DB. Según los estándares industriales, la pérdida de vuelta ultra de PC pulió los conectores de la fibra óptica debe ser mayor que 50dB, y la pérdida de vuelta de oblicuo pulido es generalmente mayor que 60dB. El tipo de la PC debe ser mayor que 40dB. Para las fibras con varios modos de funcionamiento, el valor típico de RL está entre DB 20 y 40.
