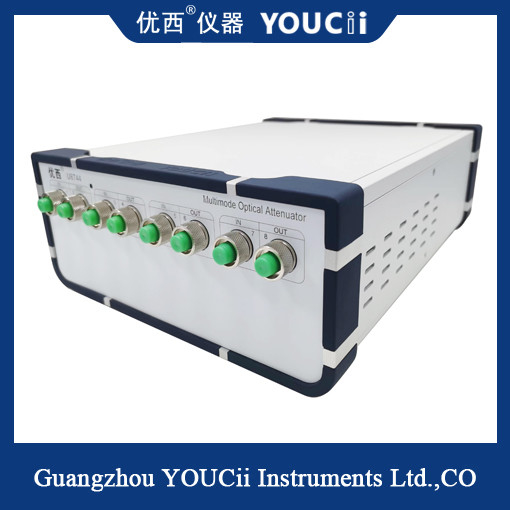

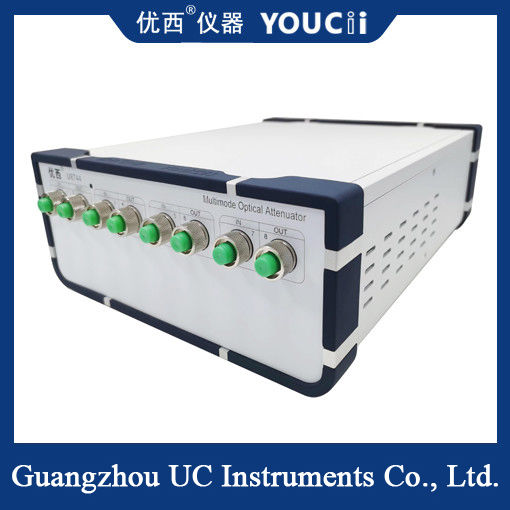

Los atenuadores ópticos controlados ópticamente pueden ser en cascada
Prueba del módulo óptico activo/dispositivo óptico:
En la medición del error multicanal del módulo del transceptor óptico, se realiza la medición de datos paralela.
En la medición de la sensibilidad del módulo óptico receptor, proporciona una entrada de potencia óptica paralela, rápida y precisa;
El tiempo de estabilidad del control de potencia óptica de 200 ms mejora enormemente la eficiencia de la prueba.
Prueba de integración de la red de comunicaciones ópticas:
Prueba del rendimiento de transmisión de la red y de las funciones de gestión de la red en la integración de redes de comunicación óptica.
Características del producto
La atenuación óptica y la potencia de salida óptica se pueden ajustar de forma rápida y precisa, y el tiempo de estabilidad del control de potencia óptica es inferior a 200 ms.
El atenuador multicanal se establece al mismo tiempo y se miden múltiples puertos simultáneamente, lo que ahorra mucho tiempo de medición.
El medidor de potencia óptico de alta precisión incorporado garantiza la estabilidad y precisión del monitoreo de la potencia;
Funcionamiento sencillo, interfaz gráfica de usuario intuitiva, vista previa de datos multicanal, estado de prueba a simple vista.
Pequeño tamaño, estructura compacta, dos dispositivos de 4 canales en cascada, se puede identificar como un dispositivo de 8 canales para usar.
Especificación
| Modelo # |
- ¿ Qué?8744 |
| Rango del atenuador |
0 ~ 35 dB ((40 dB Tipo) |
| longitud de onda de calibración (opcional) |
850 nm |
| Pérdida de inserción |
≤ 1,8 dB Tipo 1,5 dB |
| Tipo de fibra |
Se trata de un tipo de crédito de tipo de interés de tipo de interés de tipo de interés. |
| Tipo de conector |
Conector FC/UPC |
| Precisión de atenuación |
Se aplicarán las siguientes medidas:
± 0,05 dB (0 ~ 30 dB con control de potencia)
|
| Repetibilidad |
± 0,05 dB |
| Tiempo medio de las partículas del monitor |
Entre 2 y 1000 ms |
| Tiempo de liquidación |
200 ms |
| Velocidad de transición de atenuación |
0.1 ~ 35 dB/s |
| Pérdida de retorno |
> 25 dB |
| Interfaz de comunicación |
RS232, USB, RJ45 Control por ordenador |
| Potencia máxima de entrada segura |
+17 dBm |
| Período de recalibración |
2 años |
| Temperatura de funcionamiento |
0 ̊ +40°C |
| Temperatura de almacenamiento |
-30 ̊+80°C |
| El poder |
100 ~ 240 V |
| Las dimensiones |
245 mm W, 105 mm H, 320 mm D |
| Peso |
5 kilos |
Otros usuarios también hacen las siguientes preguntas:
1.¿Qué es un atenuador óptico variable?
Un atenuador óptico variable se utiliza para recortar los niveles de potencia de la señal óptica de una fibra.y protegiendo un fotodetector en un receptor de ser abrumado por una señal demasiado fuerte.
2.¿Qué hace un atenuador para la fibra?
Los atenuadores se utilizan para añadir temporalmente una cantidad calibrada de pérdida de señal con el fin de probar los márgenes de nivel de potencia en un sistema de comunicación de fibra óptica.Los atenuadores están instalados permanentemente en un enlace de comunicación de fibra óptica para que coincidan adecuadamente con los niveles de señal óptica del transmisor y del receptor..
