división adaptante de los CDR 4Frequency de 155M~11.3Gbps Rate Clock Recovery

división adaptante de los CDR 4Frequency de 155M~11.3Gbps Rate Clock Recovery

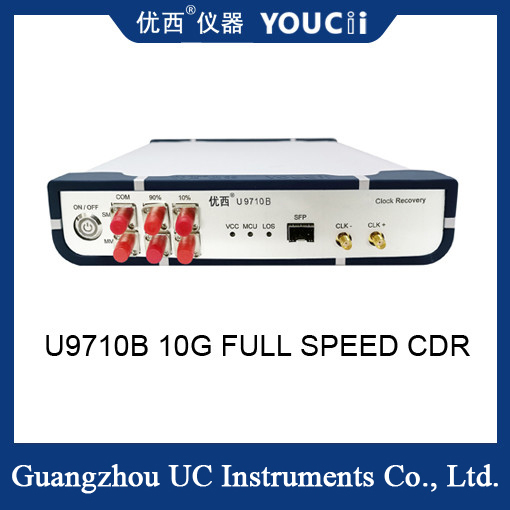

El módulo óptico/eléctrico Del U9710B de reloj de la recuperación apoya una gama de 155MBd a 11.3GBps, división de exploración completa de 4 frecuencias 10G, y proporciona las funciones de recuperación estándar de reloj para el solo modo y las señales ópticas y eléctricas con varios modos de funcionamiento.

Cuando el osciloscopio del muestreo prueba el modelo y la forma de onda ópticos de ojo, necesita ser accionado por la misma fuente que la señal medida.

El módulo de los CDR (recuperación de reloj) se utiliza principalmente en el ambiente de prueba que requiere el muestreo del osciloscopio para probar el mapa óptico del ojo, pero no proporciona el reloj del disparador. El uso típico es la prueba del equipo de red óptico, o para los productos de la SACUDIDA en el uso de PON, porque el equipo óptico medido sí mismo no tiene una salida de reloj de la división de la frecuencia. La señal de reloj necesita ser recuperada para accionar el osciloscopio de muestreo al probar el modelo de ojo óptico.

El instrumento de la recuperación de reloj de U9710B es un instrumento adaptante, alto del ancho de banda, del alto-espectro, de alto rendimiento y de alta calidad de los datos de reloj de la recuperación. Puede extraer y recuperar el reloj sincronizado y datos de señales de datos. Entrada de señal óptica de la ayuda, entrada de señal eléctrica y entrada de señal óptica al mismo tiempo tres modos.

Campo del uso:

Desarrollo y producción ópticos del módulo del transmisor-receptor

Dispositivo óptico/desarrollo y producción del subsistema;

Inspección y producción materiales entrantes de la calidad del proveedor del equipo de sistema;

Instalación y localización de averías del equipo de sistema;

Parámetros principales de CDR:

1. Gama de la recuperación de reloj: 155Mb/s a 11Gb/s;
2. gama de longitud de onda: 800-1600 nanómetro;
3. gama óptica de la entrada: +3 ~ -15dBm;
4. gama del reloj eléctrico de la recuperación de la salida (división de 4 frecuencias): 38.75MHz a 2.78GHz;
5. amplitud del reloj de la salida: Pares 800mVpp de la CA en típico;
6. ratio espectral (puede ser seleccionado según el usuario): El 10% (CDR) -90% (salida)
7. recuperación de reloj de la ayuda del solo modo y de señales ópticas con varios modos de funcionamiento;
8. tipo de interfaz óptico: Ranura de SFP/SFP+ (LC/PC);
9. tipo de interfaz eléctrico: SMA (hembra de 3.5m m);

Tarifa de la ayuda:

Cualquier tarifa de 155Mbit a 11.3Gbit

1/4 salida de reloj
