Velocidad máxima 10G con código de error óptico para 622M a 15G 5 canales BERT

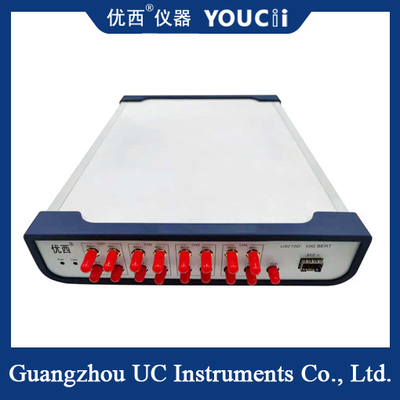

El U9210D es rápido, conveniente y de tamaño pequeño.Un canal de puerto óptico SFP y un canal de puerto eléctrico, los dos canales están sincronizados de entrada y salida, la prueba de error puede ser independiente.

Admite la detección continua de errores y la supervisión periódica de errores.Soporta 10G de velocidad completa (622M~11.7Gbps 20 puntos de frecuencia);

Código de soporte: PRBS7 / PRBS 9 / PRBS 15 / PRBS 23 / PRBS 31.

 Software función introduccióntución

1.1 Tasa de datos: configuración de la tasa de datos actual.

1.2 Patrón de datos: configuración y luego PRBS (patrón) actual.

1.3 Tiempo de activación: configuración del tiempo de acumulación para la medición de BER de acumulación.

1.4 Botón de inicio de todos los canales: comience a configurar los parámetros e inicie todos los canales para probar el BER de acumulación.

1.5 Cuadro de dirección USB:Enumere automáticamente todas las direcciones de dispositivos USB, seleccione una dirección USB y presione el botón Conectar para conectar el dispositivo actual.

1.6 Botón de canal actual: inicia o detiene manualmente la prueba de BER acumulada.

1.7 BER de acumulación (tasa de error de bits): acumula el recuento de errores de bits instantáneos y el tiempo transcurrido, BER de acumulación = recuento de errores de bits instantáneos/(tiempo transcurrido*recuento de bits total).

1.8 Casilla de verificación PG Habilitar: habilite o deshabilite la salida TX.

1.9 Medición

Bloqueo: Rx lol (sincronización) está bloqueado o desbloqueado Error Cnt: Contador de errores de bit de acumulación

Tiempo de prueba: tiempo acumulado del canal actual para la medición de Accumulatio BER.
