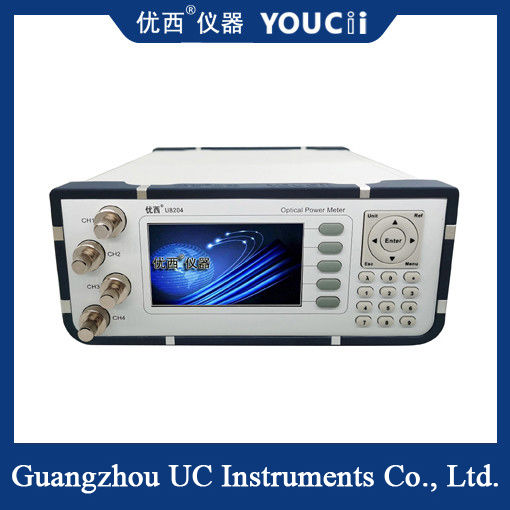

Equipo de prueba óptico óptico de la alta precisión del metro del poder de 4 canales
la plantilla de la Desnudo-fibra es opcional para el metro de poder óptico del cuatro-canal U8204, así que la prueba es más conveniente y rápida. Las exhibiciones de pantalla LCD de alta definición de gran tamaño los parámetros de la medida, y las llaves del panel pueden fijar directamente los parámetros, haciendo la operación muy simple. El metro de poder adopta un nuevo método de adquisición de datos y de proceso, que tiene una gama de medición de un poder más grande, una velocidad más rápida de la respuesta y una estabilidad más alta.
Descripción de la interfaz de usuario
pantalla 1.Display
Las pantallas LCD la longitud de onda óptica en tiempo real de la medida, del trabajo de poder, valor del valor de referencia del poder, y medio de tiempo de los dos canales.
2.key
El ajuste de la operación y del parámetro de control del instrumento del metro de poder es ejecutado presionando el botón.
canal de entrada 3.Optical
El interfaz de entrada de señal del laser, adaptador puede elegir conexión del adaptador estándar de FC/PC o de FC/APC, especificada por el cliente al comprar el producto.
panel de delante del motor 4.Main
Especificación óptica del metro del poder U8204
| modelo del 型 号 # |
U8204 |
| Número de canales |
4 |
| Rango de potencia |
+10 ~ -65dBm |
| Gama de longitud de onda |
850 ~ 1700 nanómetro |
| Longitud de onda de la calibración |
850/908/1270/1290/1310/1330/1510/1530/1550/1570 nanómetro |
| Período de muestreo |
100 nosotros (10KHz) |
| Tipo de la fibra del uso |
Tamaño de base estándar hasta 62,5 del SM y del milímetro um |
|
AbsoluteUncertainty (exactitud) en la condición de referencia
|
± el 4% (1200 nanómetro ~ 1610 nanómetro) |
|
Incertidumbre relativa (exactitud) en la condición de referencia
|
< 0,02 DB típicos |
| Linearidades (poder) |
DB del ± 0,06 del ≤ (1200 nanómetro ~ 1610 nanómetros, 0~ -50dBm) |
| Pérdida de vuelta |
> DB 40 |
| Temperatura de la operación |
0 ~ +40℃ |
| Temperatura de almacenamiento |
-30 ~ +80℃ |
| Período de la recalibración |
2 años |
| Dimensiones |
245 milímetros W, 105 milímetros H, 320 milímetros D |
| Peso |
2,0 kilogramos |
El usuario hizo las preguntas siguientes
¿Cómo usted mide poder óptico?
El estándar del NIST para todas las medidas de poder es un ECPR, o el radiómetro pyroelectric eléctricamente calibrado, que mide poder óptico comparando el poder de calefacción de la luz al poder de calefacción bien conocido de un resistor. La calibración se hace en 850, 1300 y 1550 nanómetro.
¿Cuál es buen dBm para la fibra?
El dBm positivo significa el poder mayor que 1mw y medios negativos menos que 1mw. Una buena fuente de laser para un vínculo unimodal tendrá una salida de poder de ~ +3 a +6 el dBm - 2-4mw - juntado en la fibra. Un VCSEL para los vínculos con varios modos de funcionamiento debe tener un poder alrededor de 0dBm - 1mw.
