Equipo de prueba de la comunicación óptica del metro de la pérdida de vuelta del parte movible RS232

Equipo de prueba de la comunicación óptica del metro de la pérdida de vuelta del parte movible UC8523

Especificación

Una descripción del

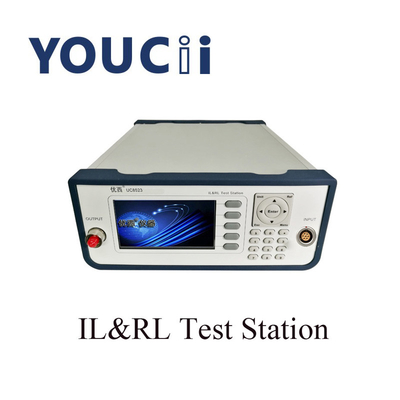

El INSTRUMENTO DUAL de la PÉRDIDA del ENCHUFE de la FUENTE DE LUZ de UC8523B ES Un BENCHTOP, PANTALLA DE CRISTAL LÍQUIDO, Un SOLO MERCADO de la FUENTE DE LUZ (ADAPTADOR de FC/APC), Una PÉRDIDA De MEDICIÓN del ENCHUFE, una pérdida trasera Y una medida DIRECTA del INSTRUMENTO ÓPTICO del PODER.
El instrumento es CONVENIENTE para la prueba de los componentes de la comunicación óptica, inspección de la instalación, especialmente la medida del enchufe de conexión del cable ligero. El sistema se puede construir en cualquier dos fuentes de luz de la longitud de onda fija.

Descripción de la interfaz de usuario

Panel de delante del anfitrión
El interfaz óptico de la salida es el interfaz de FC/APC

Panel trasero del anfitrión

Los requisitos de la fuente de alimentación
El UC8523B cumple con regulaciones del nivel II de la sobretensión. El voltaje de funcionamiento es 100 ~ el voltaje ca 240V, la gama de frecuencia es 48 ~ 66Hz, el voltaje de funcionamiento es 115V, la corriente máxima del consumo es 230mA; Cuando el voltaje de funcionamiento es 230V, la corriente máxima del consumo es 120mA.

Puerto de USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con UC8523 y la PC, y el instrumento puede ser controlado supervisando software.

Cable de la conexión USB
La longitud del cable del USB no puede exceder de 5 M. Si no, sólo un suplemento periférico de tercera persona del USB puede ser utilizado. Generalmente, la longitud máxima de la extensión puede alcanzar 50 M.
Puerto serie RS232
Los parámetros del puerto serie del instrumento se fijan a un valor fijo. Los ajustes del parámetro del puerto serie del ordenador deben hacer juego los ajustes del parámetro del instrumento.
