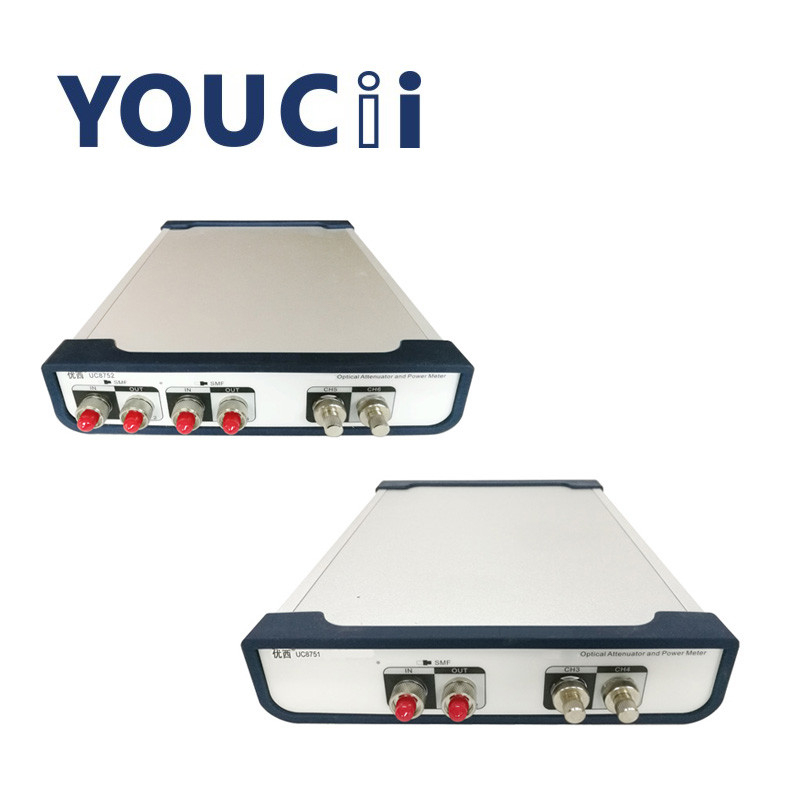

Gama óptica 0~45dB de la atenuación del metro de poder del atenuador del canal del 1/2
Usos
Prueba óptica del transmisor-receptor
En la medida de varios canales del error del módulo óptico del transmisor-receptor, se observa la medida paralela de los datos;
En la medida de la sensibilidad del módulo de recepción óptico, se proporciona una potencia de entrada óptica del paralelo, rápida y exacta;
Ms óptico del tiempo 100 de la estabilidad de control de poder, mejorar grandemente eficacia de la prueba.
Prueba integrada de la red óptica
Al integrar y equipo de red de prueba para probar funcionamiento de transmisión de la red y la dirección de la red.
Características
Rápidamente, ajustes exactos de la atenuación y poder óptico, tiempo determinado: ms 100
Construido en OPM de alta precisión asegura la estabilidad y la exactitud.
Interfaz gráfica de usuario simple e intuitiva, avance de varios canales de los datos, situación de la prueba de un vistazo.
Especificación
| Modelo # |
UC8751/UC8752 |
| Modo de operación |
Modo del ajuste de la atenuación |
Modo del ajuste de poder |
| Gama |
DB 0~45 |
+5 ~ -70dBm |
| Resolución |
0,01 DB |
0,001 DB |
| Repetibilidad |
DB ±0.02 (0 ~ DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Longitud de onda de la calibración |
1270 / /1550 1310/1490 /1610 nanómetro |
| Tipo de la fibra |
9/125 um solo modo |
SMF y MMF |
| Tipo del conector |
Conector de FC/UPC |
Opción de FC/SC/LC |
| Pérdida de inserción |
DB ≤1.2 |
|
| Exactitud (por la supervisión óptica del poder) |
DB del ± 0,02 (0 ~ DB 20)
DB ±0.05 (DB 20~40)
|
DB ±0.02 |
| Hacer un promedio de la época del monitor P.M. |
ms 2 ~ 1 s |
| Tiempo de corrección |
100ms |
|
| Velocidad de la transición de la atenuación |
0,1 ~ 50 dB/s |
|
| Pérdida de vuelta |
> DB 45 |
|
| Energía de entrada segura máxima |
+20dBm |
+5dBm |
| Período de la recalibración |
2 años |
| Temperatura de la operación |
0~ +40℃ |
| Temperatura de almacenamiento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensiones |
235m m W, 55m m H, 320 milímetros D |
| Peso |
3,0 kilogramos |
Requisitos de la fuente de corriente alterna
El instrumento cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es voltaje ca de 100 ~240V, gama de frecuencia 48-66Hz, voltaje de funcionamiento 115V cuándo, la corriente máxima del consumo es 230mA; Voltaje de funcionamiento 230V, más
La corriente máxima del consumo es 120mA.
El cable eléctrico
Según estándares de seguridad internacionales, el instrumento se equipa de un cable eléctrico de 3 bases que cumpla estándares nacionales. Conecte solamente el enchufe del cable eléctrico en una toma de corriente con la protección de tierra.
Indicador de poder
Los indicadores luminosos del poder encima de cuando el instrumento se acciona encendido.
Descripción del interfaz de comunicaciones
Hay dos puertos de comunicación en el panel trasero del instrumento, a saber interfaz USB e interfaz RS232.
La interfaz USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con el instrumento y la PC, y el instrumento puede ser controlado supervisando software.
Puerto serie RS232
Los parámetros del puerto serie del instrumento se fijan a un valor fijo. Los ajustes del parámetro del puerto serie del ordenador deben hacer juego los ajustes del parámetro del instrumento.
Parámetros fijos:
Velocidad: 115.200
Número de dígitos: 8
Control: Ninguno
Número de parada: 1
Interfaz RS232
