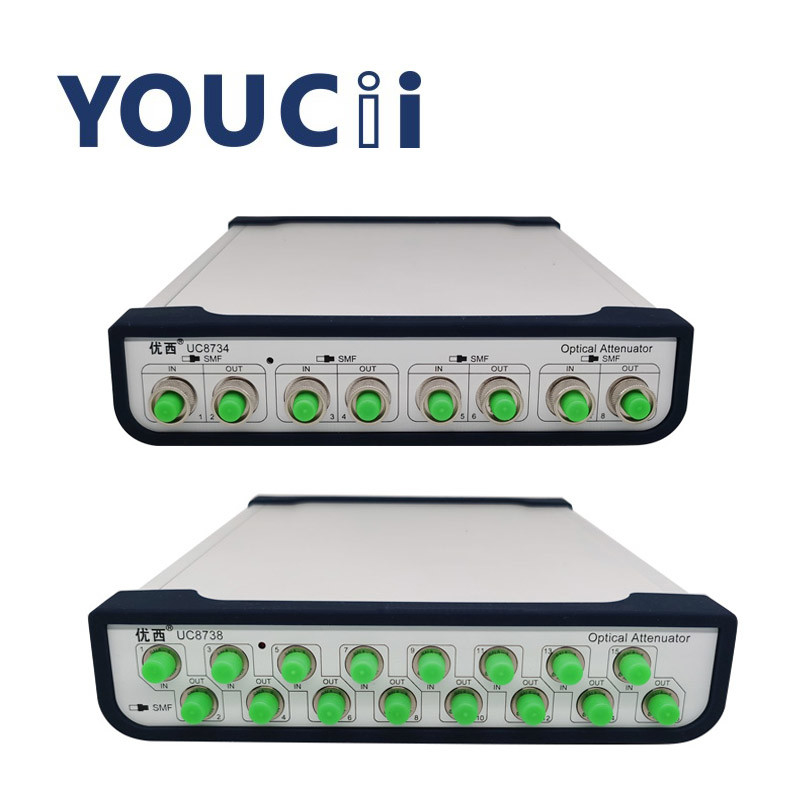

gama óptica variable 0~45dB de la atenuación del atenuador de 4Ch 8CH
Prueba del módulo óptico activo/del dispositivo óptico:
En la medida de varios canales del error del módulo óptico del transmisor-receptor, se observa la medida paralela de los datos.
En la medida de la sensibilidad del módulo de recepción óptico, proporciona la potencia de entrada óptica del paralelo, rápida y exacta.
el tiempo óptico de la estabilidad de control de poder 100ms, mejora grandemente la eficacia de la prueba.
Prueba de integración de la red de comunicaciones ópticas:
Funciones del funcionamiento de transmisión de la red de la prueba y de la dirección de la red en la integración de la red de comunicaciones ópticas.
Especificación
| Modelo # |
UC8734 |
UC8738 |
| Gama del atenuador |
DB 0~40 |
| Longitud de onda de la calibración |
1270 / 1286/1290/1295/1300/1305/
1310 / /1530/1550/1570 nanómetro 1330/1510
|
| Pérdida de inserción |
DB ≤1.5 |
| Tipo de la fibra |
9/125 um solo modo |
| Tipo del conector |
Conector de FC/UPC |
| Exactitud de la atenuación |
DB del ± 0,1 del ≤ (0 ~ DB 25)
DB del ± 0,02 del ≤ (0 ~ DB 25 con control de poder)
|
| Repetibilidad |
DB del ≤ ±0.02 |
| Hacer un promedio de la época del monitor P.M. |
1~1000ms |
| Tiempo de corrección |
100ms |
| Velocidad de la transición de la atenuación |
0,1 ~ 50 dB/s |
| Pérdida de vuelta |
> DB 45 |
| Energía de entrada segura máxima |
+20dBm |
| Interfaz de comunicaciones |
RS232, USB, control RJ45 por la PC |
| Período de la recalibración |
2 años |
| Temperatura de la operación |
0~ +40℃ |
| Temperatura de almacenamiento |
-30~+80℃ |
| Poder |
100~240 V |
| Dimensiones |
235m m W, 55 milímetros H, 320 milímetros D |
| Peso |
3,0 kilogramos |
Requisitos de la fuente de corriente alterna
El instrumento cumple con regulaciones de la clase II de la sobretensión. El voltaje de funcionamiento es voltaje ca de 100 ~240V, gama de frecuencia 48-66Hz, voltaje de funcionamiento 115V cuándo, la corriente máxima del consumo es 230mA; Voltaje de funcionamiento 230V, más
La corriente máxima del consumo es 120mA.
El cable eléctrico
Según estándares de seguridad internacionales, el instrumento se equipa de un cable eléctrico de 3 bases que cumpla estándares nacionales. Conecte solamente el enchufe del cable eléctrico en una toma de corriente con la protección de tierra.
Indicador de poder
Los indicadores luminosos del poder encima de cuando el instrumento se acciona encendido.
Descripción del interfaz de comunicaciones
Hay dos puertos de comunicación en el panel trasero del instrumento, a saber interfaz USB e interfaz RS232.
La interfaz USB
La interfaz USB es un interfaz estándar el A de 4 bases, que se puede conectar con el instrumento y la PC, y el instrumento puede ser controlado supervisando software.
Puerto serie RS232
Los parámetros del puerto serie del instrumento se fijan a un valor fijo. Los ajustes del parámetro del puerto serie del ordenador deben hacer juego los ajustes del parámetro del instrumento.
El interfaz del LAN
Modo de trabajo: Modo de servidor del UDP
Interfaz óptico de la salida/de entrada
Interfaz de fibra óptica del conector para la salida de la señal del laser. Conectores selectos de FC/PC o de FC/APC y tipos de la fibra de SMF o de MMF según las instrucciones de la etiqueta.
Mercado síncrono de la salida
Conector de SMA. Cuando el módulo de la fuente de luz está explorando, el mercado síncrono de la salida hace salir una señal de pulso de disparador.
Características de producto:
La atenuación óptica y la salida de poder óptica se pueden fijar rápidamente y exactamente, y la época de la estabilización del control de poder óptico es menos del ms 100.
El atenuador de varios canales se fija al mismo tiempo, los puertos múltiples se mide al mismo tiempo, ahorrando mucha hora de la medida;
El metro de poder óptico incorporado de la alta precisión asegura la estabilidad y la exactitud de la supervisión del poder;
Operación simple, interfaz gráfica de usuario intuitiva, avance de varios canales de los datos al mismo tiempo, situación de la prueba de un vistazo;
Estructura tamaño pequeño, compacta. Los dispositivos múltiples se pueden modificar para requisitos particulares para que el uso de conexión en cascada amplíe el número de canales.
