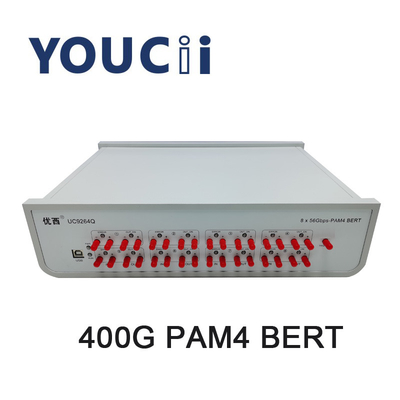

Tarifa 14,0625, 26,5625, 28,9 GBD de la ayuda del PAM de UC9264Q 400G PM4 BERT Tester.
1. Modo de la codificación de señal: NRZ y PAM4, que pueden cambiar automáticamente libremente entre las señales NRZ y PAM4.
2. la salida síncrona de ocho canales, usada para probar 6.144g, 10G, 40G, 100G, 200G y 400G los productos, prueba del código de error puede estar independientemente o prueba síncrona de ocho canales.
3. supervisión continua del código de error de la detección y de la sincronización del código de error de la ayuda, función del hardware FEC de la ayuda KP4/KR4.
4. Tarifa de la ayuda de NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.
5. Tarifa de la ayuda del PAM: 14,0625, 26,5625, 28,9 GBD.
6. NRZ apoya PRBS7, 9, 10, 11, 15, 23, PRBS31, definido por el usario.
Tipo del código de la ayuda PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, definido por el usario.
8. la frecuencia de reloj del defecto división de 4 frecuencias, apoya un cuarto, 1/8, 1/16, 1/32, 1, 64, 1/frecuencia que 128 puntos.
9. Modo de la comunicación: USB OCULTADO. Ninguna impulsión, comunicación con el equipo a través del software de la PC de la PC, metro determinado del código de error y tarifa del código de error de la prueba.
Especificación
| No. |
Parámetro |
Minuto |
Tipo |
Máximo |
Unidad |
| 1 |
Modo de la codificación de la señal |
NRZ/PAM4 |
|
| 2 |
Tarifa de datos |
6,144 |
6,144, 10,3125, 20,25,25.78125, 26,5625, 28,05 |
28,05 |
Gbps |
| 3 |
Modelo |
PRBS7, PRBS9, PRBS11, PRBS13, PRBS15, PRBS16,
PRBS23, PRBS31, USUARIO PRBS13Q, SSPRQ, JP03A, JP03B.
|
|
| 4 |
Subida y tiempos de caída (el 20% a los 80%) |
|
14 |
35 |
picosegundo |
| 5 |
Revocación del modelo |
La señal en el lado receptor se invierte automáticamente |
|
| 6 |
Amplitud de la salida de la señal (de terminación única) |
200 |
800 |
1000 |
milivoltio |
| 7 |
inquietud de la salida de datos 25G (RMS) |
|
500 |
700 |
fs |
| 8 |
Interfaz de entrada y de la salida de datos |
Diferenciado, acoplamiento de la CA, impedancia de 50 ohmios, hembra 2.92m m SMA |
|
| 9 |
Reloj hacia fuera |
0,2 |
6,64 |
13,28 |
Gigahertz |
| 10 |
Sensibilidad de entrada de la señal de datos (de terminación única) |
|
50 |
|
mVpp |
| 11 |
Paso NRZ del diagrama del ojo de la salida de datos |
49 |
50 |
52 |
% |
| 12 |
Altura del ojo PAM4 (cada altura del ojo) |
80 |
110 |
200 |
milivoltio |
| 13 |
Linearidades del diagrama del ojo del PAM |
0,95 |
0,98 |
1 |
|
| 14 |
Temperatura de funcionamiento |
10 |
25 |
50 |
°C |
