interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda

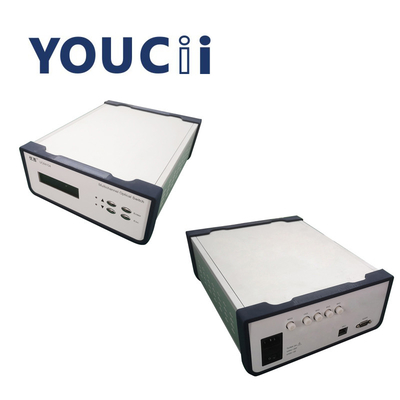

Ampliación de imagen : interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda

Datos del producto:

Lugar de origen:	Porcelana
Nombre de la marca:	YOUCii
Número de modelo:	U84104

Pago y Envío Términos:

Cantidad de orden mínima:	PC 1
Precio:	negotiate a price
Detalles de empaquetado:	cartones
Tiempo de entrega:	2 hierba
Condiciones de pago:	LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacidad de la fuente:	5 pcs+ por año

Contacto

interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda

descripción

Longitud de onda de funcionamiento:	1260 ~ 1650nm	Pérdida de inserción:	DB ≤1.2
Pérdida de vuelta:	≥50dB	Pérdida dependiente de la longitud de onda:	≤0.25
Tipo de fibra óptica:	SM (9/125UM, fibra polarización-que mantiene)	Supervise el puerto:	RJ45、 RS-232
Tiempo del interruptor:	≤ 10ms (transferencia secuencial adyacente)	Temperatura de almacenamiento:	-40 ~ + 80  C
repetidor:	DB ≤±0.05
Resaltar:	Interruptor óptico de escritorio 1x4 , interruptor óptico de 50 dB , interruptor óptico de longitud de onda de 1650 nm

interruptor óptico de escritorio 1x4 con funcionamiento costado de la pérdida de vuelta alto ≥50dB

interruptor óptico de escritorio 1x4

Direcciones para el uso

1. Descripción de la estructura

1,1 Front Panel Description

Panel de delante

interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda 0

(1) exhibición del LCD: dirección de dispositivo de exhibiciones, canal actual e información relacionada.
(2),▲ - encima de llave; ▼ -- abajo de llave; Entre -- Confirme la llave; Salida -- Llave de cancelación.
(3) indicador de poder Power1, Power2: indica la fuente de alimentación de trabajo.

2. Descripción del panel trasero

Panel trasero

interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda 1

(1) interfaz de Ethernet RJ45, puerto serie RS-232: interfaz de comunicaciones para los datos de supervisión del dispositivo.
(2) interfaz de la corriente ALTERNA: interfaz de entrada de la fuente de corriente ALTERNA para el equipo.
Descripción de puertos ópticos: Los puertos de la entrada-salida en el panel del dispositivo son puertos públicos. Los números de canal 1, 2, 3, y 4 están respectivamente.

3. Descripción de la conexión del dispositivo

descripción óptica de la trayectoria 3.1Internal

interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda 2

Diagrama esquemático de la trayectoria óptica interna del interruptor óptico 1 x 4

Especificaciones

modelo	U84104
longitud de onda	1260 ~ 1650nm
longitud de onda de la prueba	nanómetro 1310nm/1550
pérdida de inserción	DB ≤1.2
repetibilidad	DB ≤±0.05
pérdida de vuelta	≥50dB
interferencia	≥55dB
pérdida dependiente de la polarización	≤0.25
pérdida dependiente de la polarización	≤0.05
período que cambia	≤ 10ms (interruptor de secuencia adyacente)
tipo de la fibra	SM (9/125um, fibra óptica que mantiene de la polarización)
Conectores	FC/PC
supervisión del puerto	RJ45, RS-232
fuente de alimentación de trabajo	CA doble: 85 ~ 264 V (50/60Hz)
temperatura de funcionamiento	-5 ~ + 60℃
temperatura de almacenamiento	-40 ~ + 80°C
tipo del chasis	Tabla-tipo caja (245×105×325 milímetros)

interruptor óptico de escritorio 1x4 con pérdida de retorno 50dB 1650nm longitud de onda 3
