800G PM4 BERT Tester Punto de cruce de diagrama de ojo de salida de datos NRZ

paso NRZ del diagrama de 800G PM4 BERT Tester Data Output Eye

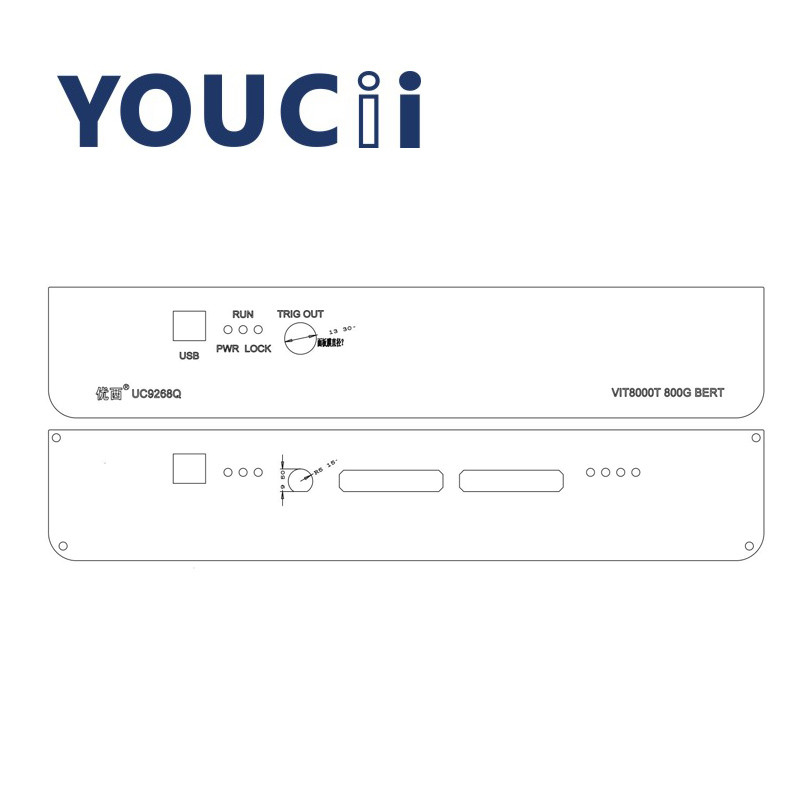

U9268Q 800G PM4 BERT Tester

1. Modo de la codificación de señal: NRZ y PAM4, que pueden cambiar automáticamente libremente entre las señales NRZ y PAM4.

2. la salida síncrona de ocho canales, usada para probar 6.144g, 10G, 40G, 100G, 200G y 400G los productos, prueba del código de error puede estar independientemente o prueba síncrona de ocho canales.

3. supervisión continua del código de error de la detección y de la sincronización del código de error de la ayuda, función del hardware FEC de la ayuda KP4/KR4.

4. Tarifa de la ayuda de NRZ: 6,144, 10,3125, 25, 25,78125, 26,5625, 28,05 Gpbs.

5. El PAM apoya 14,0625, 26,5625, 28,9 GBD.

6, tipo del código de la ayuda de NRZ: PRBS7, 9, 10, 11, 15, 23, PRBS31, definido por el usario.

7, tipos del código de la ayuda PAM4: PRBS11Q, 13Q, 15Q, 20Q, 23Q, 31Q, 49Q, 58Q, SSPRQ, JP03A, JP03B, definido por el usario.

8, la frecuencia de reloj del defecto división de 4 frecuencias, apoyan un cuarto, 1/8, 1/16, 1/32, 1, 64, 1/frecuencia que 128 puntos.

9. Modo de la comunicación: USB OCULTADO. No se requiere ningún conductor. Los programas informáticos superiores de la PC comunican con el dispositivo para poner el metro del error mordido y para probar la tasa de error mordida.
